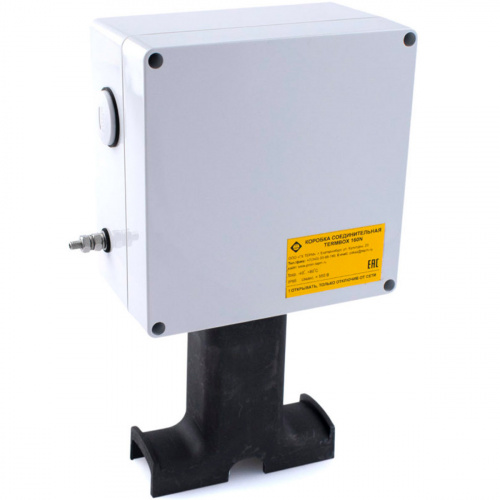

Коробка соединительно-монтажная TermBox 160N

Коробка соединительно-монтажная TermBox 160N предназначена для соединения и разветвления кабелей нагревательных саморегулирующихся, подключения силовых кабелей к саморегулирующимся нагревательным кабелям.

Конструкция корпуса соединительной коробки TermBox160N обеспечивает защиту от проникновения влаги и пыли IP65 и высокую коррозионную стойкость.

Применяемые клеммные наборы соединительной коробки TermBox 160N позволяют обеспечить подключение многожильных или одножильных проводов сечением до 10 мм².

Корпус и крышка соединительной коробки TermBox160N выполнены из поликарбоната, фиксируются межу собой винтами из нержавеющей стали. Пыле- и влагозащиту обеспечивает уплотнитель, выполненный из неопрена.

Коробка соединительно-монтажная TermBox 160  устанавливается непосредственно на трубопроводе, применяется с тепловой изоляцией толщиной до 120 мм. Кабель вводится под тепловую изоляцию без применения дополнительных устройств.

Технические характеристики соединительно-монтажной коробки TermBox 160N:

• Рабочий диапазон температур окружающей среды: -40…+80 °С;
• Климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ1;
• Степень защиты оболочки: IP65;
• Максимальное напряжение: до ~ 550 В;
• Максимальный ток: до 50 А;
• Клеммные наборы: 10 мм²;
• Номинальные размеры: 160х160х90 мм;
• Масса: 1,8 кг.

Комплектация соединительно-монтажной коробки TermBox160N:

• Наименование детали Кол-во, шт.;
• Корпус 160х160х90 мм с крышкой: 1 шт.;
• Клеммник винтовой L 10 мм²: 3 шт.;
• Клеммник винтовой N 10 мм²: 2 шт.;
• Клеммник винтовой PE 10 мм²: 2 шт.;
• Держатель клемм: 1 шт.;
• DIN-рейка с крепежом: 1 шт.;
• Заглушка М25: 3 шт.;
• Шпилька заземления М6х45: 1 шт.;
• Гайка М6: 4 шт.;
• Шайба М6: 2 шт.;
• Шайба М6 гроверная: 4 шт.;
• Коробка упаковочная: 1 шт.;
• Руководство по эксплуатации: 1 шт.;
• Устройство ввода под теплоизоляцию нагревательного кабеля: 1 шт.
