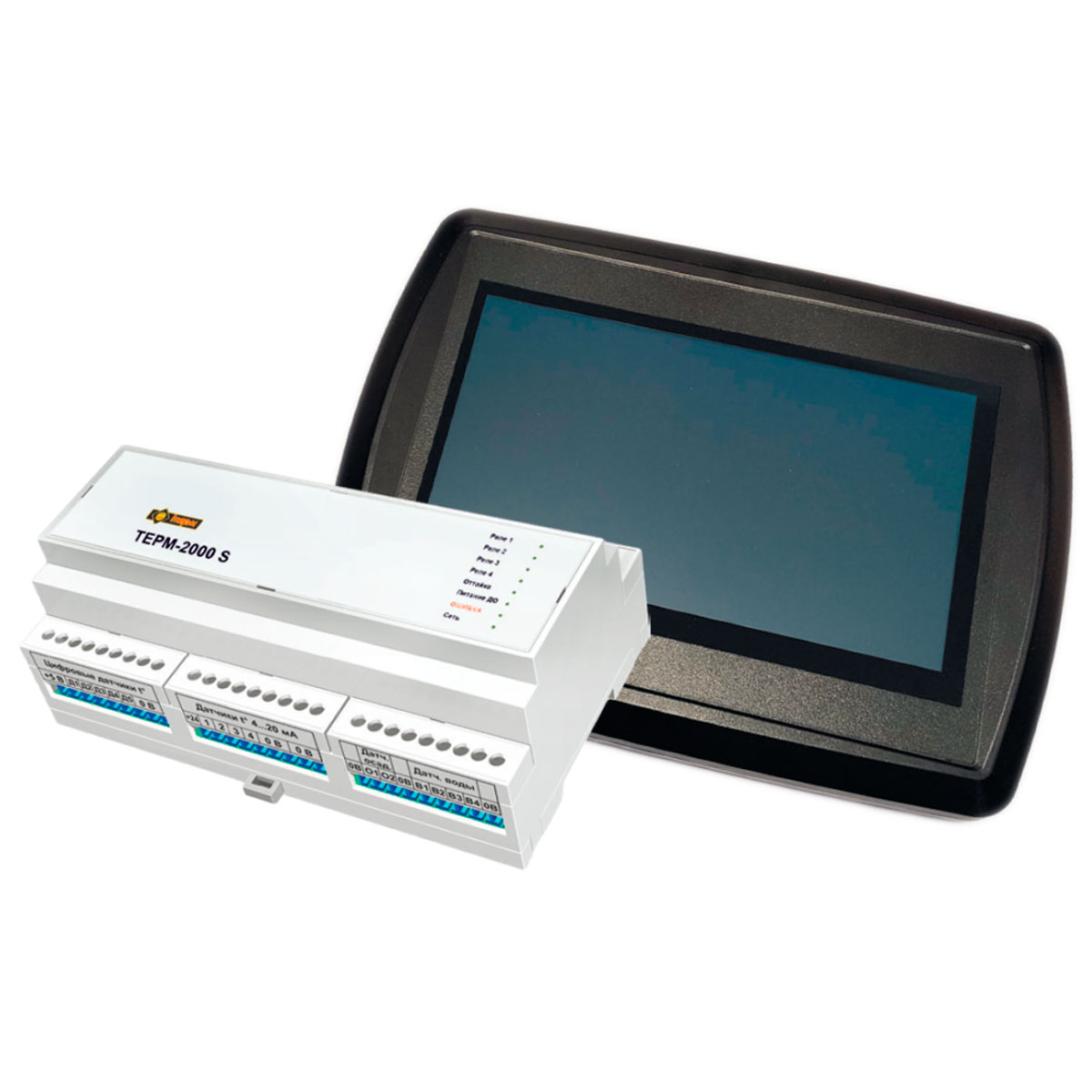

Программируемый терморегулятор ТЕРМ-2000 S Zh с сенсорной панелью TOUCH 7

Программируемый терморегулятор ТЕРМ-2000 S – это универсальный регулятор температуры, предназначенный для автоматического управления обогревом в составе систем антиобледенения кровли, лотков, желобов, водосточных труб, дорожек, пандусов, ступеней и т.п. с целью очистки их поверхностей от атмосферных осадков и предотвращения образования наледи. ТЕРМ-2000 S управляет обогревом с помощью коммутации нагревательных кабелей через внешние контакторы.

Технические характеристики программируемого терморегулятора ТЕРМ-2000 S:

• Номинальное напряжение питания 110-250 В, 50 Гц;
• Ток потребления при выключенной нагрузке не более 6 мА (1,3Вт);
• Предельные параметры нагрузки (реле 1-4) 6А / ~250В;
• Количество каналов управления до 4;
• Предельные параметры сигнальных реле 5-7 3А / ~250В;
• Количество подключаемых датчиков температуры:
  Цифровых до 5, Аналоговых (через НПТ) до 4;
• Поддерживаемые типы микросхем цифровых датчиков: DS1820, DS18B20, DS1822;
• Интерфейс НПТ для подключения аналоговых датчиков: токовая петля 4-20 мА;
• Параметры выхода +5 В 0,1А / 4,75-5,25 В;
• Параметры выхода +24 В 0,1А / 22,8-25,2 В;
• Количество подключаемых датчиков осадков до 2;
• Количество подключаемых датчиков воды до 4;
• Температура эксплуатации 0 ºС…+60ºС;
• Тип крепления в шкаф DIN-рейка, 9 модулей;
• Габаритные размеры 160х96х62 мм;
• Степень защиты оболочки IP20;
• Допустимая относительная;
• влажность, не более 80%;
• Масса, не более 450 г.

Технические характеристики TOUCH 7:

• Номинальное напряжение питания 12 В постоянного тока;
• Ток потребления 0,45-0,50 А;
• Диагональ экрана 7 дюймов;
• Разрешение экрана 800х480 пикселей;
• Глубина цвета 16 бит (65536 цветов);
• Максимальная яркость 300 кд/м²;
• Встроенный интерфейс связи RS-485;
• Дальность связи с контроллером: ТЕРМ-2000 S до 500 м
• Температура эксплуатации 0…+60 ºС;
• Относительная влажность, не более 85%.

Устройство и принцип работы терморегулятора ТЕРМ-2000 S

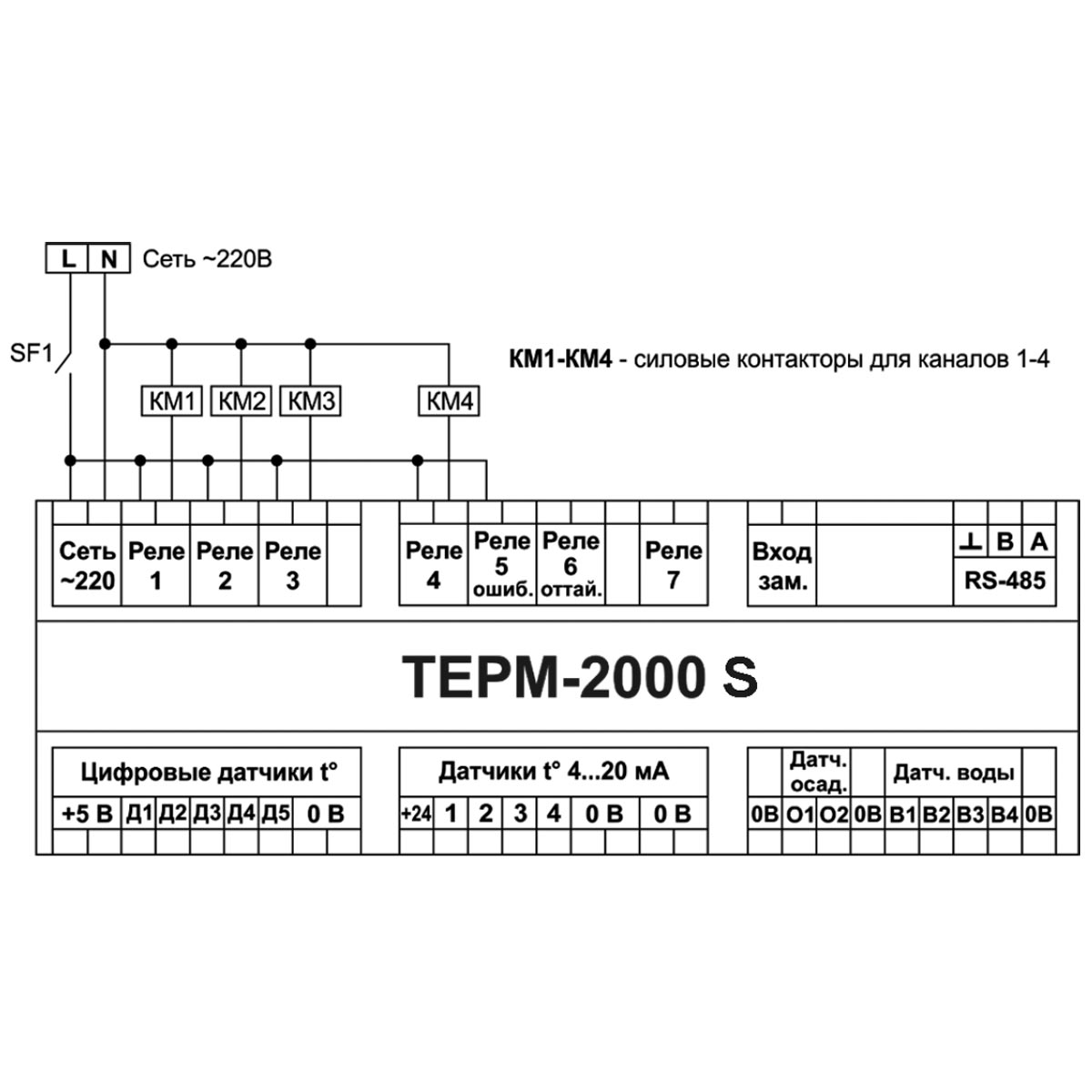

Терморегулятор ТЕРМ-2000 S позволяет подключать цифровые и аналоговые датчики температуры воздуха и температуры поверхности, датчики осадков и воды для измерения соответствующих параметров: температуры окружающего воздуха, температуры поверхности обогрева, наличия атмосферных осадков и талой воды в водосточной системе.

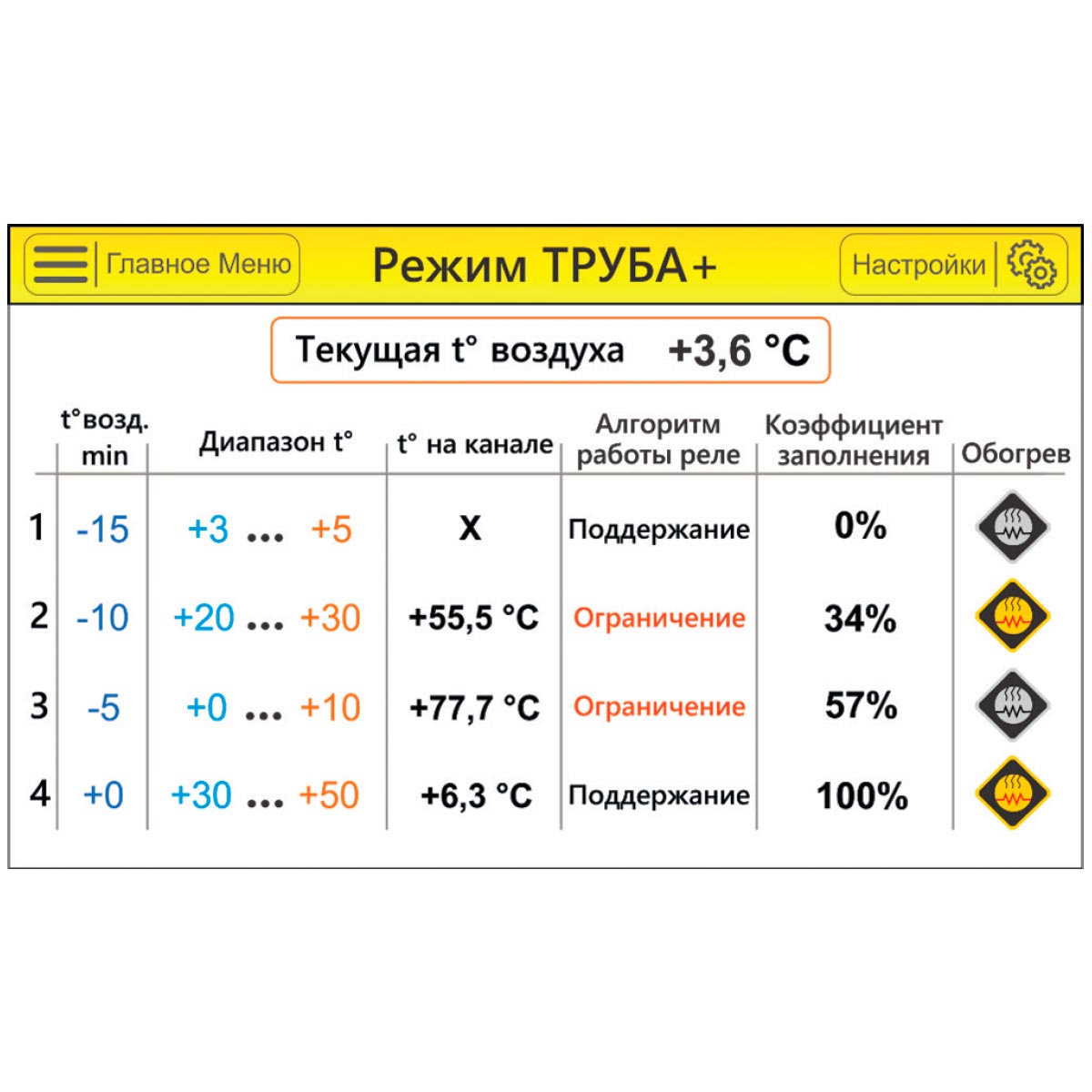

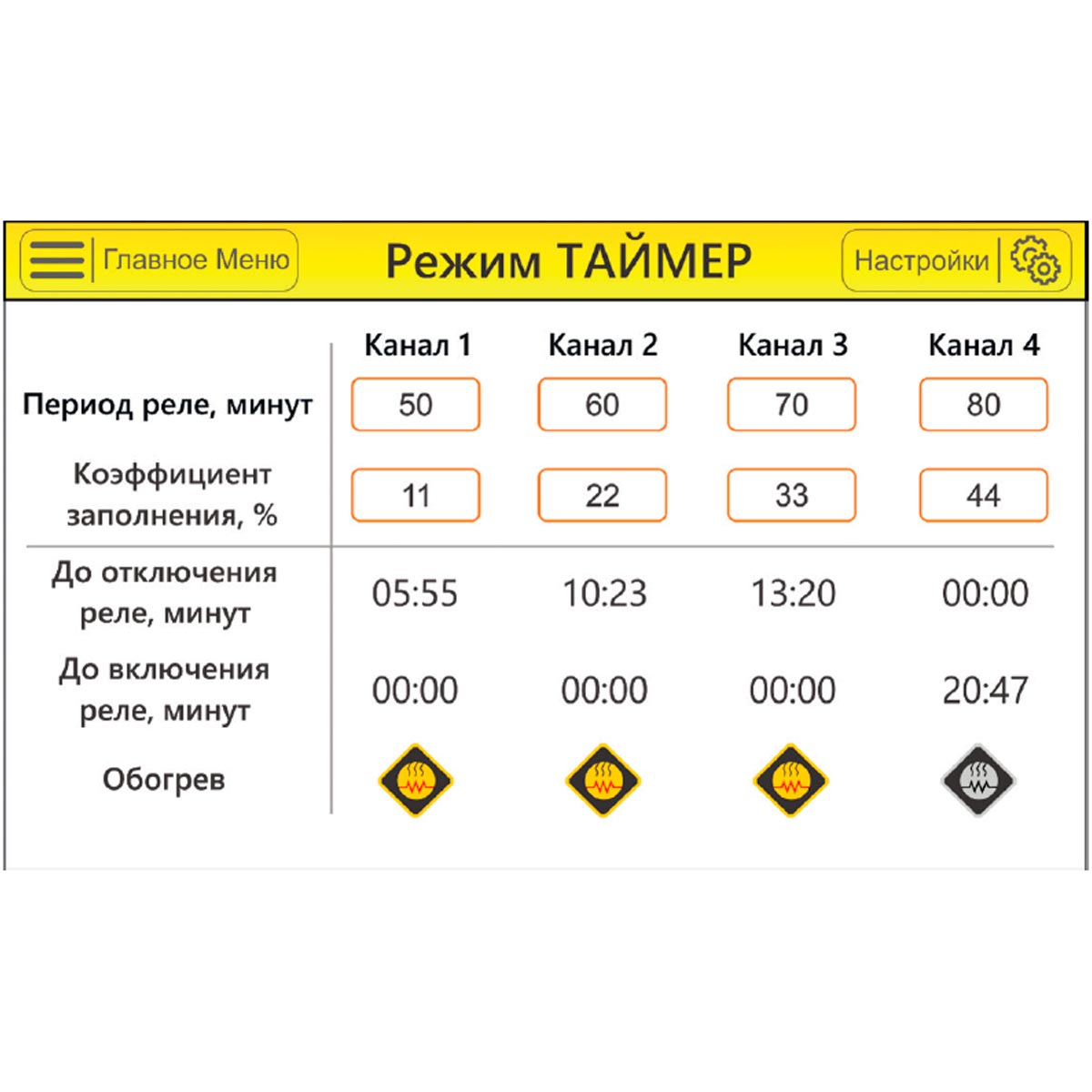

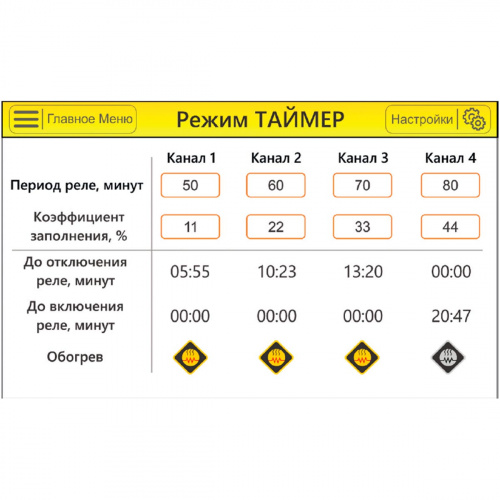

Аналоговые датчики температуры могут использоваться только для измерения температуры обогреваемых поверхностей. Эти датчики должны подключаться к ТЕРМ-2000 S с помощью нормирующих преобразователей температуры (НПТ) с выходным токовым сигналом 4-20 мА. ТЕРМ-2000 S позволяет выбрать 1 из 4 алгоритмов работы в зависимости от типа обогреваемых объектов. Управление терморегулятором ТЕРМ-2000 S осуществляется с помощью сенсорной панели TOUCH 7.

Гарантийный срок 2 года, с момента продажи.
