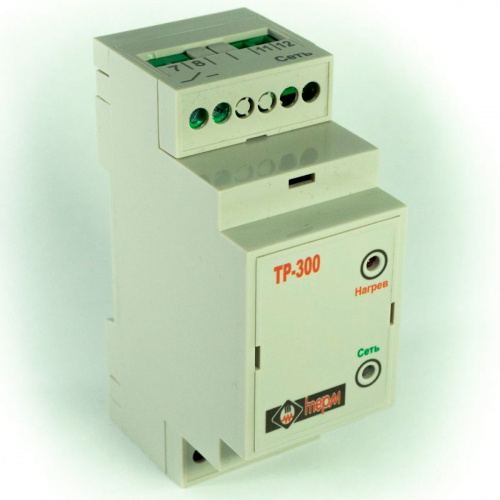

Терморегулятор ТР-300 Zh

Терморегулятор ТР-300 предназначен для автоматического поддержания температуры обогреваемого объекта, в заданном температурном диапазоне.

Управление терморегулятором ТР-300 может производиться как встроенным реле (16А), так и через внешние управляемые контакторы.

Технические характеристики терморегулятором ТР-300:

• Номинальное напряжение питания  — 110-245 В, 50 Гц;
• Ток потребления — 0,006А(1,3Вт);
• Степень защиты оболочки  — IP20;
• Максимальный ток нагрузки — 16А;
• Температура эксплуатации  —  -20…+45ºС;
• Тип крепления в шкаф —  DIN, 2 модуля;
• Габаритные размеры  —  35х85х60 мм;
• Относительная влажность, не более  —  85%;
• Масса  —  90 г;
• Поддерживаемые температуры:
  — стандарт 3ºС …+5ºС;
  — по заказу любая температура от -55ºС до +125ºС;
• Тип температурного датчика — TS04 (цифровой)
  Или  —  TS05 (терморезистор 1кОм);
• Максимальное удаление датчика:
  — при использовании TS04  — 200 м;
  — при использовании TS05  —  50 м;

Устройство и принцип работы терморегулятора ТР-300:

К терморегулятору подключается датчик температуры TS04 либо датчик температуры TS05.
В энергонезависимой памяти термодатчика TS04 хранятся установленные значения минимальной и максимальной температуры. Если температура поверхности становится ниже заданного минимального значения, включается обогрев. В случае, если значение температуры с датчика поверхности становится выше заданного максимального значения, терморегулятор выключает обогрев.
Если используется датчик TS05, прибор считывает текущую температуру и в зависимости от её значения принимает решение о включении либо отключении нагрева.

  Важно!

 Тип датчика температуры определяется наличием либо отсутствием джампера (перемычки) на месте 4 нижней контактной колодки. Если используется цифровой датчик TS04, джампер необходимо снять. Если тип датчика TS05, то джампер надо установить.

В случае ошибки датчика TS05(обрыв или КЗ.) прибор переходит в аварийный режим работы: 20 минут нагрев, 30 минут пауза.

Гарантийный срок - 2 года с даты продажи.
