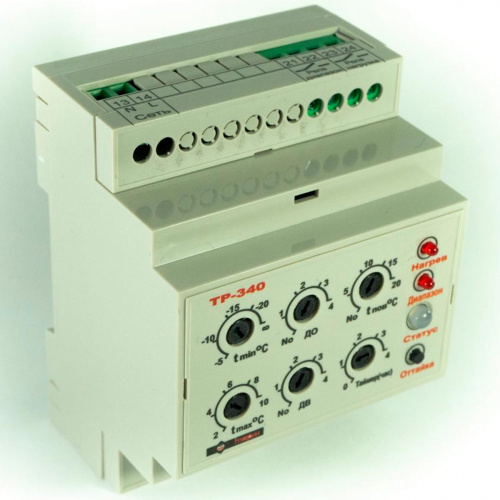

Терморегулятор ТР-340 Zh

Терморегулятор ТР-340 предназначен для автоматического управления обогревом в составе систем антиобледенения кровли, лотков, желобов, водосточных труб, дорожек, пандусов, ступеней и т.п. с целью очистки их поверхностей от атмосферных осадков и предотвращения образования наледи.

Управление терморегулятором ТР-340 может производиться как встроенным реле (16А), так и через внешние управляемые контакторы.

Регулятор ТР-340 позволяет подключать датчики температуры наружного воздуха и температуры поверхности, датчики осадков и талой воды для измерения соответствующих параметров: температуры окружающего воздуха, температуры поверхности обогрева, наличия атмосферных осадков и талой воды в водосточной системе.

Технические характеристики терморегулятора ТР-340:

• Номинальное напряжение питания 220 ± 10% В, 50 Гц;
• Ток потребления 0,006А (1,3Вт);
• Степень защиты оболочки IP20;
• Максимальный ток нагрузки одного реле 16А;
• Количество подключаемых нагрузок 2 (одно собственно рабочее реле, одно реле служебное);
• Температура эксплуатации -20 ºС…+45ºС;
• Тип крепления в шкаф DIN, 4 модуля;
• Габаритные размеры 70 х 95 х 60 мм;
• Относительная влажность, не более 85,00%;
• Масса 180 г;
• Пределы регулирования температурного диапазона от +10ºС до любой предельной отрицательной температуры, определяемой датчиком температуры (-55ºС для ST22);

Максимальное удаление датчика:

Устройство и принцип работы терморегулятора ТР-340

К терморегулятору ТР-340 подключаются датчик температуры воздуха ST22, температуры поверхности ST22 (или аналоги типа TST01 на измерительных элементах DS1822, DS1820, DS18B20), датчик осадков TSP 01, 02, или аналоги, датчик талой воды TSW01  или аналоги.

Терморегулятор ТР-340 непрерывно контролирует температуру окружающего воздуха и когда она попадает в установленный рабочий диапазон, включает реле К1 (Диапазон). Это реле можно использовать для питания подогрева датчика осадков.

В качестве датчика осадков можно применить небольшой отрезок саморегулирующегося кабеля, расположенного в лотке рядом с датчиком талой воды. Его так же можно подключить к реле К1. Нагрузочная способность реле К1 16А 250 В.

Если датчик осадков (ДО) и датчик воды (ДВ) не используются, контроллер включает реле К2 (Нагрузка), одновременно отслеживая температуру на датчике температуры поверхности (если подключён), чтобы она не вышла за установленный предел.

Если хотя бы один из датчиков (ДО или ДВ) подключён, то после срабатывания реле К1 контроллер начинает проверять наличие воды или осадков. При появлении влаги на ДО либо ДВ прибор замыкает реле К2 (Нагрузка). Включается обогрев, который будет продолжаться до тех пор, пока хотя бы на одном из датчиков присутствует влага.

Для корректной работы прибора необходим только один датчик – датчик температуры воздуха. Все остальные датчики устанавливаются в зависимости от решаемой задачи.

Датчики температуры, воды и осадков не входят в комплект поставки терморегулятора и приобретаются отдельно.

Гарантийный срок - 2 года с даты продажи.
