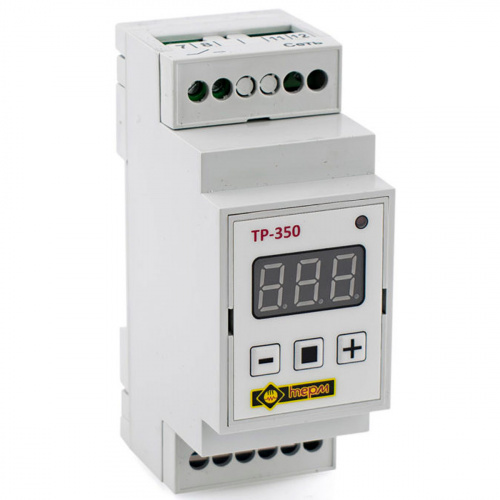

Терморегулятор ТР-350 Zh

Терморегулятор ТР-350 предназначен для автоматического поддержания температуры. Прибор поддерживает два типа датчиков:

• цифровые из серии ST22;
• аналоговые преобразователи температуры типа Pt 100 в трехпроводном исполнении.

Терморегулятор ТР-350 может работать в двух режимах:

• управление нагревом;
• управление охлаждением.

Диапазон регулировки температуры зависит от типа используемого датчика.
Управление может производиться как встроенным реле (16А), так и через внешние управляемые контакторы.

Технические характеристики терморегулятора ТР-350

• Номинальное напряжение питания 110-250 В, 50 Гц;
• Ток потребления при выключенной нагрузке не более 6 мА (1,3Вт);
• Максимальный ток нагрузки 16А;
• Степень защиты оболочки IP20;
• Температура эксплуатации -20…+60 °С;
• Тип крепления в шкаф DIN, 2 модуля;
• Габаритные размеры 35х85х60 мм;
• Относительная влажность, не более 85%;
• Масса 90 г;
• Диапазон температур для цифрового датчика -50…+120 °С;
• Диапазон температур для датчика Pt100 -60…+400 °С;
• Пределы регулирования гистерезиса 1…50 °С.

Устройство и принцип работы терморегулятора ТР-350

Терморегулятор ТР-350 периодически опрашивает состояние выбранного датчика температуры, и в зависимости от установленного режима работы, установленной температуры регулирования и гистерезиса включает, либо отключает нагрузку.

Терморегулятор ТР-350 также определяет исправность датчика температуры и соединительных проводов. В случае аварии датчика, терморегулятор включает индикацию ошибки. На объектах, где существует опасность размораживания, можно включить режим ограничения мощности при аварии датчика. В режиме ограничения мощности прибор работает по следующему алгоритму:
— 5 минут работа;
— 15 минут пауза.

Регулятор ТР-350 предназначен для установки в шкафу управления. Корпус регулятора монтируется на DIN-рейку. Подключение питания терморегулятора ТР-350 производится через вводной автомат. К терморегулятору необходимо подсоединить датчик температуры, нагрузку/управляемый контактор, провода питания.
