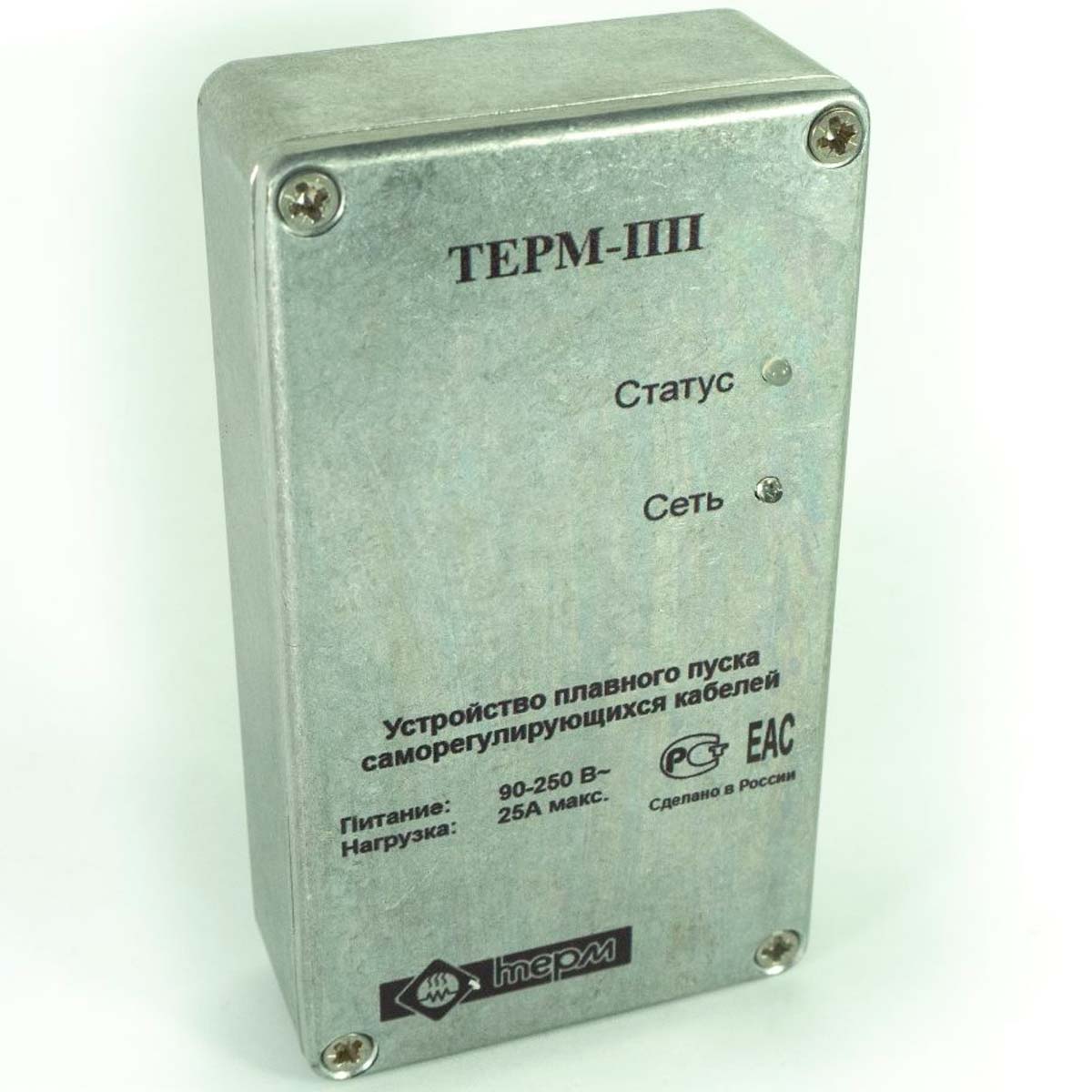

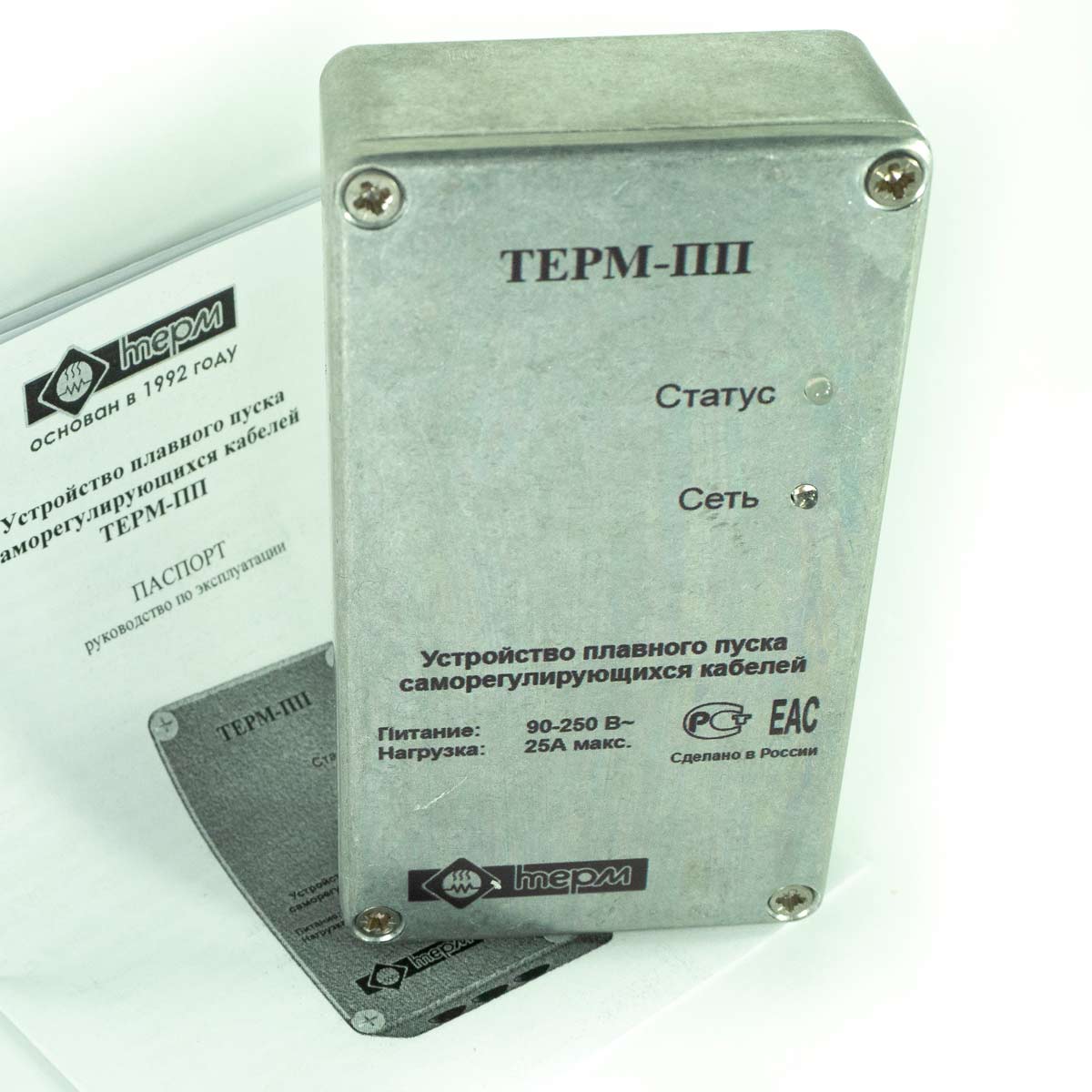

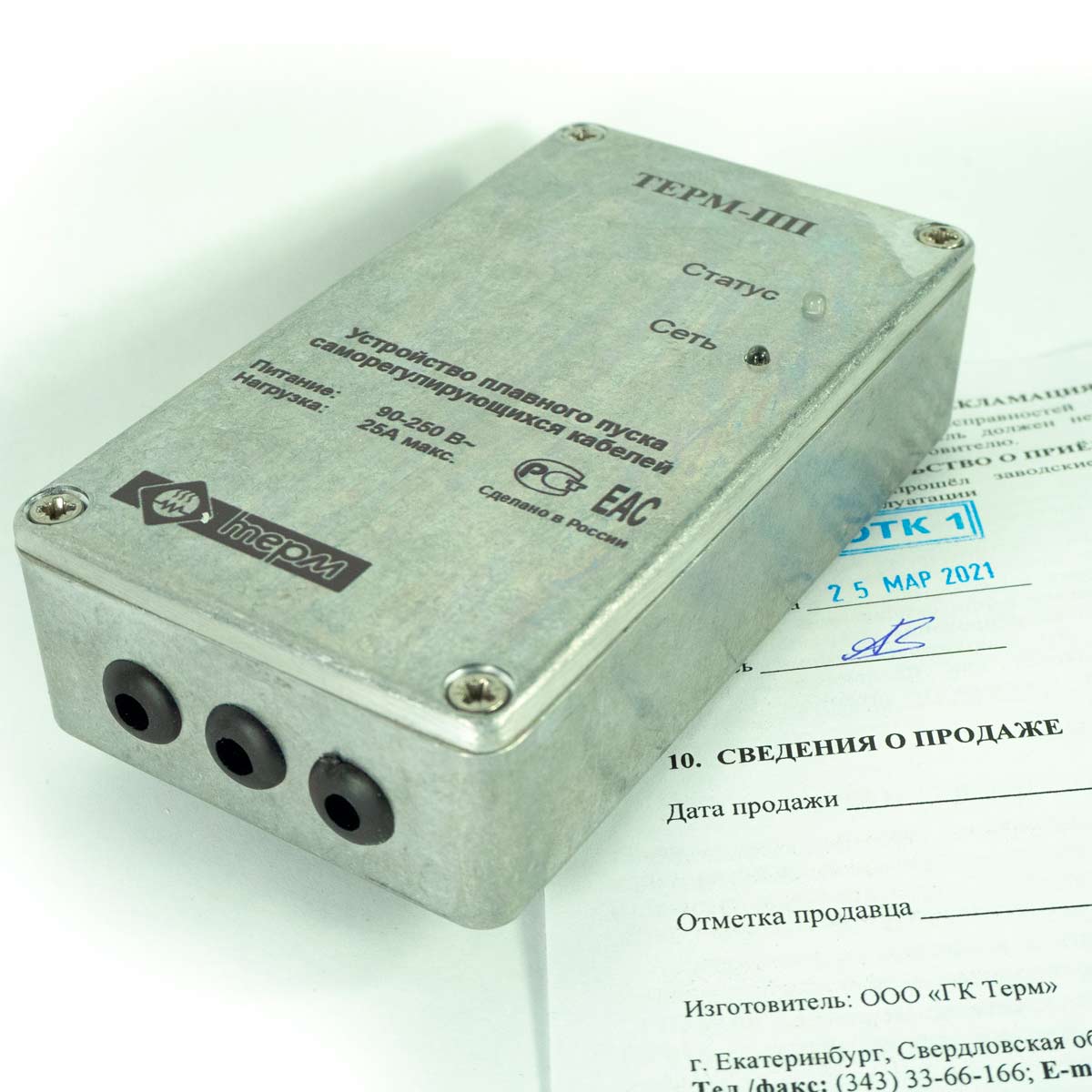

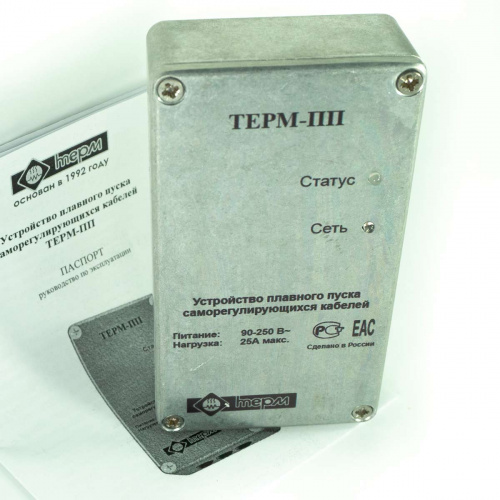

Устройство плавного пуска ТЕРМ-ПП Zh

Простое устройство плавного пуска ТЕРМ-ПП предназначено для коммутации саморегулирующихся нагревательных кабелей без необходимости использования мощных пускателей и защитной автоматики избыточной мощности за счёт ограничения пусковых токов на уровне номинального.

Устройство ТЕРМ-ПП предназначено для установки в шкафу управления. Корпус прибора монтируется на DIN-рейку.

• Резко снижается ресурс и надёжность нагревательного кабеля;
• Необходимо менять автоматику в шкафах управления на более мощную;
• Увеличение габаритов и стоимости конечного оборудования.

Плавный запуск саморегулирующегося кабеля обеспечивается за счёт работы полупроводникового коммутатора, лежащего в основе прибора. Время запуска кабеля изменяется в пределах 12-20 минут в зависимости от коммутируемой нагрузки и температуры прибора. Принудительного охлаждения в приборе нет, максимальный ток нагрузки – 25 А.

Преимущества использования устройства плавного пуска ТЕРМ-ПП Zh саморегулирующихся нагревательных кабелей:

1. Увеличение срока службы нагревательного кабеля.
2. При холодном пуске кабеля приходится использовать защитную автоматику (автоматические выключатели, УЗО и т.п.) с завышенными токами отсечки, чтобы исключить срабатывание автоматики во время пуска. Применение данного прибора позволяет использовать защитную автоматику, рассчитанную на номинальный ток.
3. Пусковые токи, многократно превышающие рабочие, требуют прокладки подводящих кабелей повышенного сечения. Плавный пуск позволяет использовать провода, рассчитанные на номинальный ток.
4. Если саморегулирующая нагревательная секция используется в составе автоматической системы, то для её управления приходится использовать коммутирующие аппараты (пускатели, мощные реле и т.п.). А так как ТЕРМ-ПП сам является коммутирующим устройством, то необходимость в этих приборах отпадает.
5. Отпадает необходимость устанавливать защитные автоматы, УЗО и т.д. с завышенными токами отсечки (чтобы они случайно не сработали на бросок тока при холодном запуске).
6. Не нужно прокладывать подводящие кабели повышенного сечения для пропускания больших токов – прибор удерживает средний ток с/р кабеля на уровне номинального.
7. Можно обойтись без мощных пускателей и мощных реле в составе автоматической системы, где используется с/р кабель – ТЕРМ-ПП сам является коммутирующим устройством.
8. Коммутация кабеля происходит в момент перехода сетевого напряжения через 0 – выбросы в сеть отсутствуют.

Технические характеристики устройства плавного пуска ТЕРМ-ПП Zh:

• Управляющее напряжение: 90–250 В, 50 Гц;
• Ток потребления: 0,006 А (1,3 Вт);
• Степень защиты оболочки: IP44;
• Максимальный ток нагрузки: 25 А;
• Максимальное коммутируемое напряжение: 250 В;
• Температура эксплуатации: -20...+45ºС;
• Тип крепления: в шкаф DIN-рейка 3,5 модуля;
• Габаритные размеры: 115 х 64 х 30 мм;
• Относительная влажность, не более: 85%;
• Масса, не более: 150 г.
