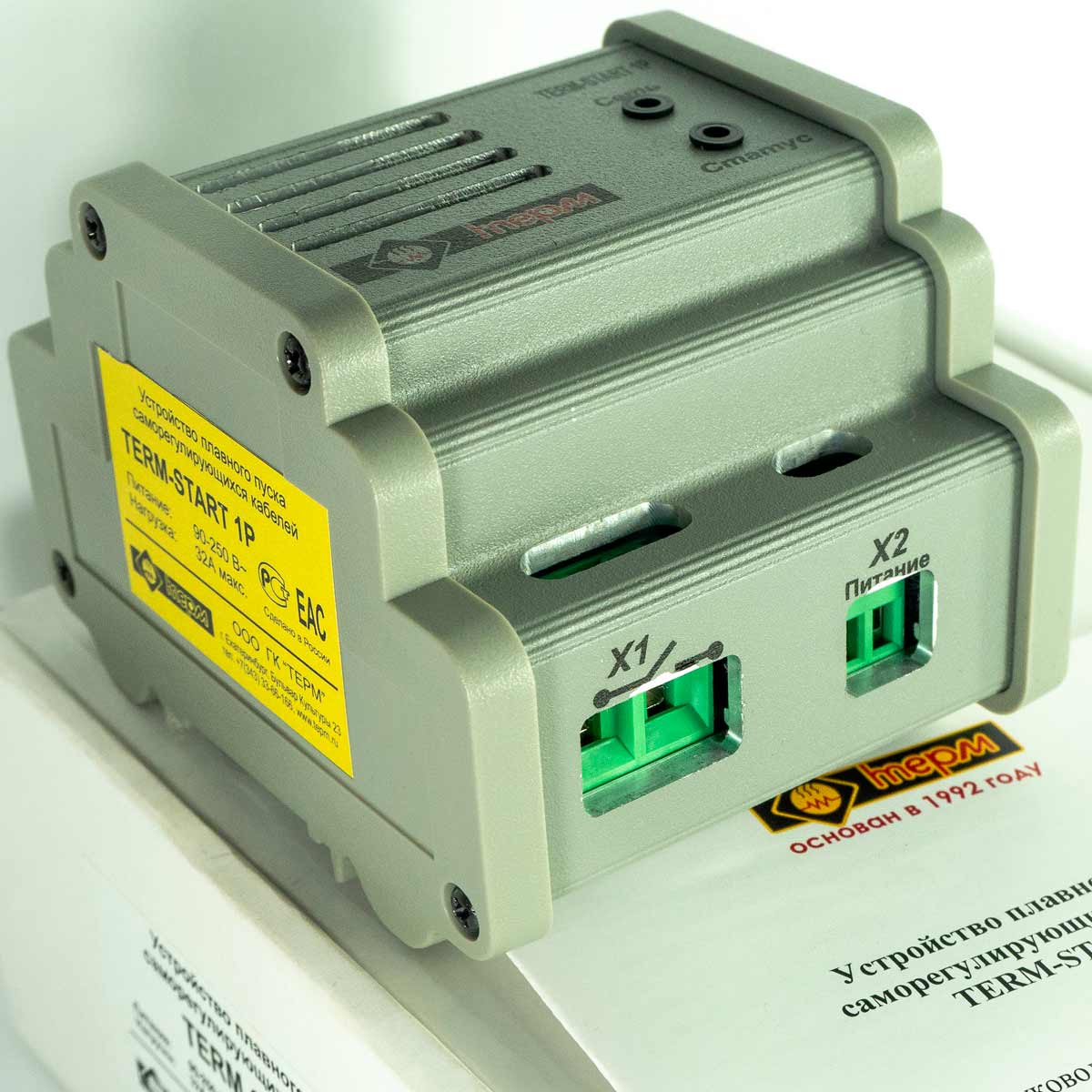

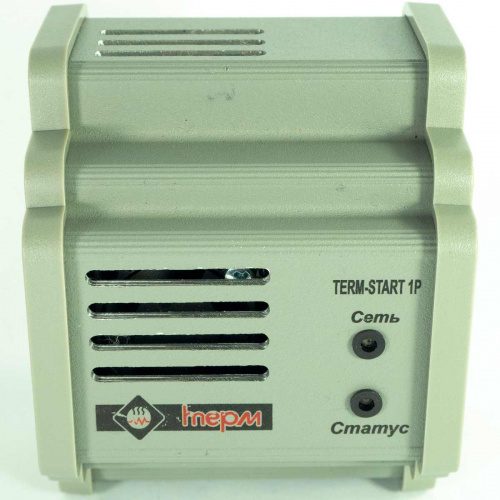

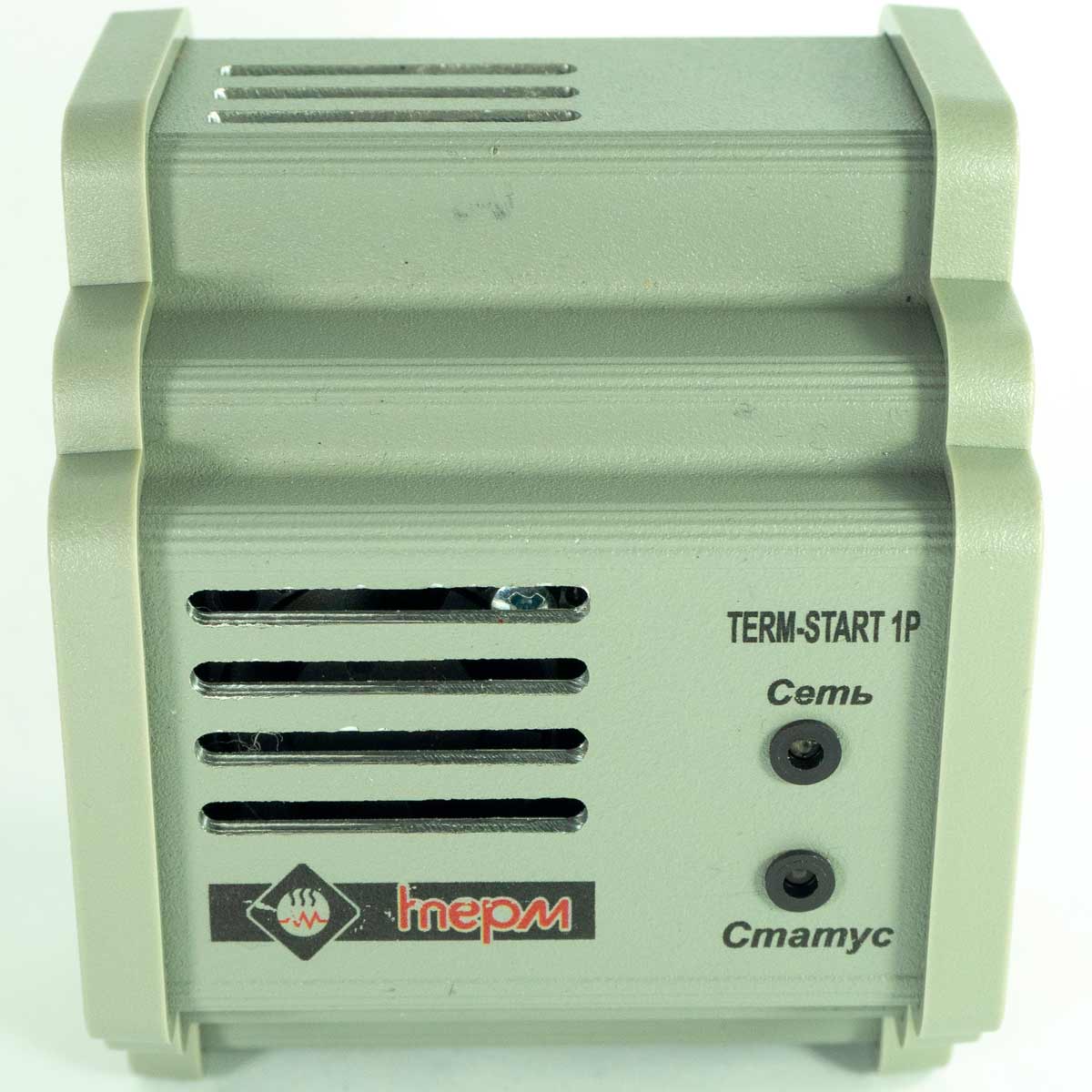

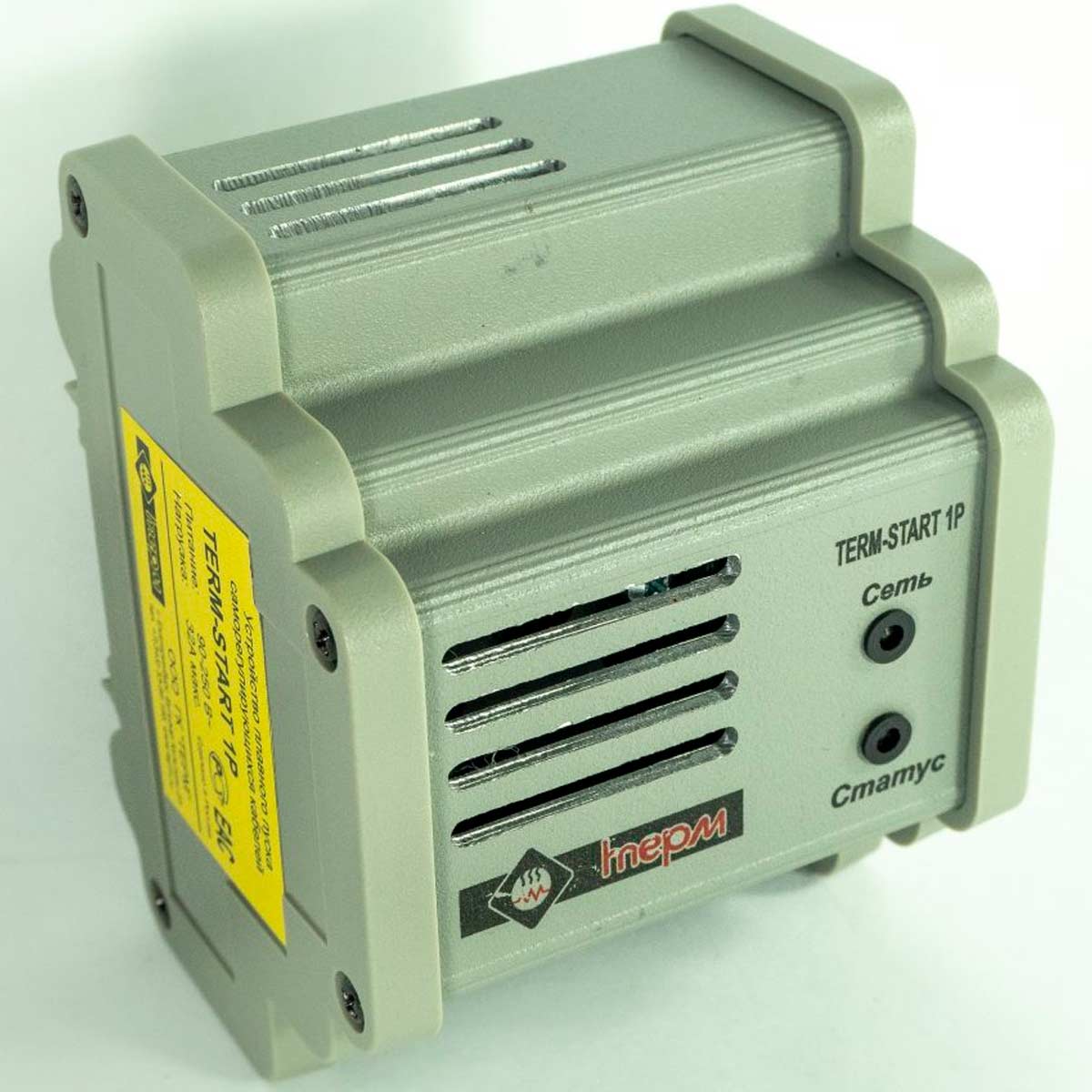

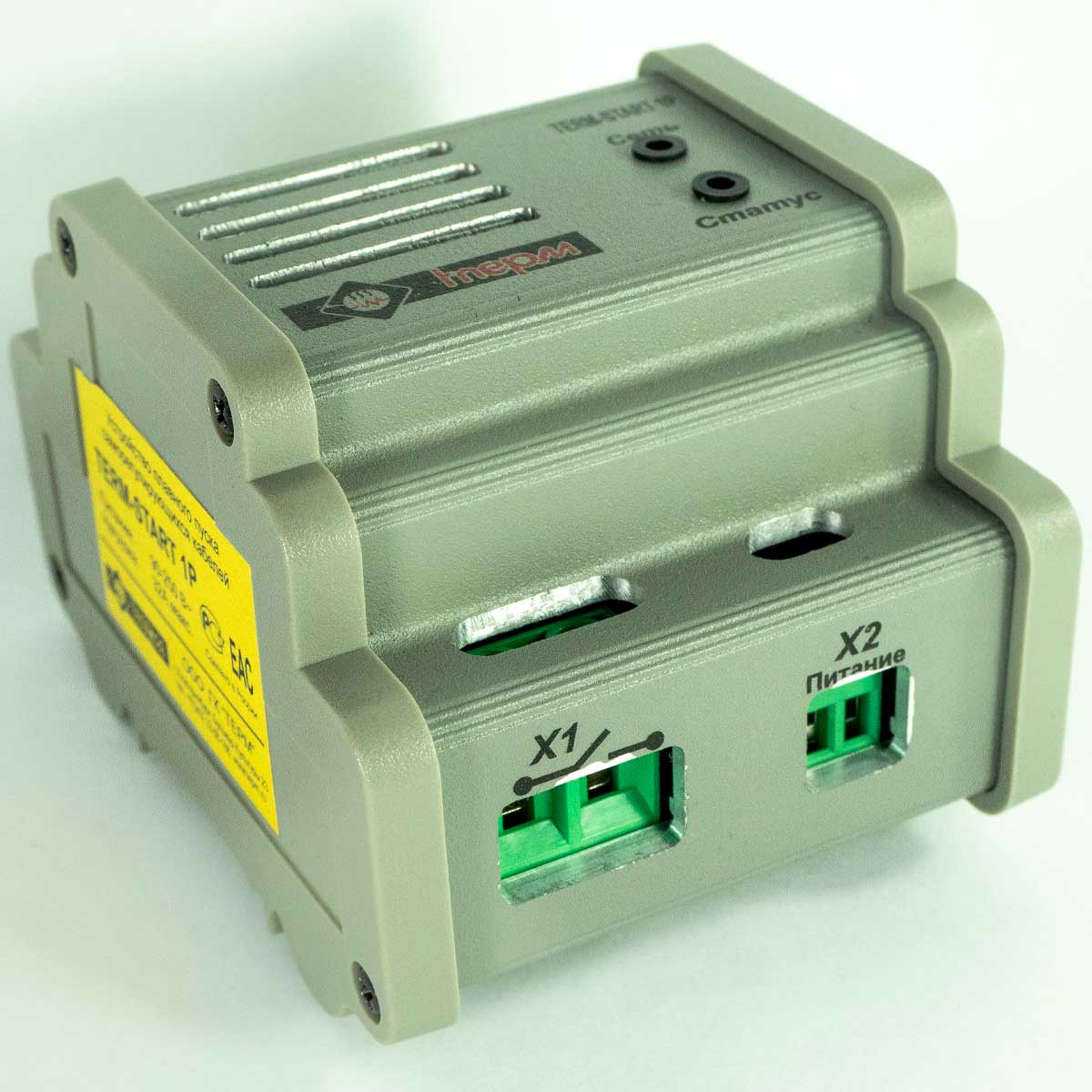

Устройство плавного пуска TERM-START 1P Zh

Устройство плавного пуска TERM-START 1P Zh предназначено для коммутации саморегулирующихся нагревательных кабелей без необходимости использования мощных пускателей и защитной автоматики избыточной мощности за счёт ограничения пусковых токов на уровне номинального.

Максимальный рабочий ток – 28 А.

Устройство TERM-START 1P Zh предназначено для установки в шкафу управления. Корпус прибора монтируется на DIN-рейку.

---

Последствия больших пусковых токов:

• Резко снижается ресурс и надёжность нагревательного кабеля;
• Необходимо менять автоматику в шкафах управления на более мощную;
• Увеличение габаритов и стоимости конечного оборудования.

---

Устройство TERM-START 1P Zh оснащено вентилятором для принудительного воздушного охлаждения. Плавный запуск саморегулирующегося кабеля обеспечивается за счёт работы полупроводникового коммутатора, лежащего в основе прибора. При этом в течение всего времени плавного пуска кабеля отслеживается температура коммутатора, которая не должна превышать +75ºС - если эта температура окажется выше +75ºС, то запуск кабеля ненадолго прекратится до остывания коммутатора до приемлемой температуры. При этом время запуска кабеля увеличится (оно изменяется в пределах 12-20 минут в зависимости от коммутируемой нагрузки и температуры прибора). Если температура коммутатора превысит +75ºС во время запуска кабеля и общее время запуска окажется больше 20 минут, то запуск считается аварийным, но кабель всё равно будет запущен до номинального рабочего тока. В таком случае рекомендуется снизить нагрузку.

Преимущества использования устройства TERM-START 1P:

1. Отпадает необходимость устанавливать защитные автоматы, УЗО и т.д. с завышенными токами отсечки (чтобы они случайно не сработали на бросок тока при холодном запуске);
2. Не нужно прокладывать подводящие кабели повышенного сечения для пропускания больших токов – прибор удерживает средний ток с/р кабеля на уровне номинального;
3. Можно обойтись без мощных пускателей и мощных реле в составе автоматической системы, где используется саморегулирующийся кабель – TERM-START 1P сам является коммутирующим устройством;
4. Коммутация кабеля происходит в момент перехода сетевого напряжения через 0 – выбросы в сеть отсутствуют.

Технические характеристики устройства плавного пуска TERM-START 1P Zh:

• Управляющее напряжение: 110–220 В, 50 Гц;
• Ток потребления: 0,006А (1,3Вт);
• Степень защиты оболочки; IP20;
• Максимальный ток нагрузки: 28А;
• Максимальное коммутируемое напряжение: 250 В;
• Время запуска саморегулирующегося кабеля: 12-20 мин;
• Температура эксплуатации: -20...+65ºС;
• Тип крепления: DIN-рейка, 4 модуля;
• Габаритные размеры: 98х82х69 мм;
• Относительная влажность, не более: 85%;
• Масса, не более. 0,3 кг.

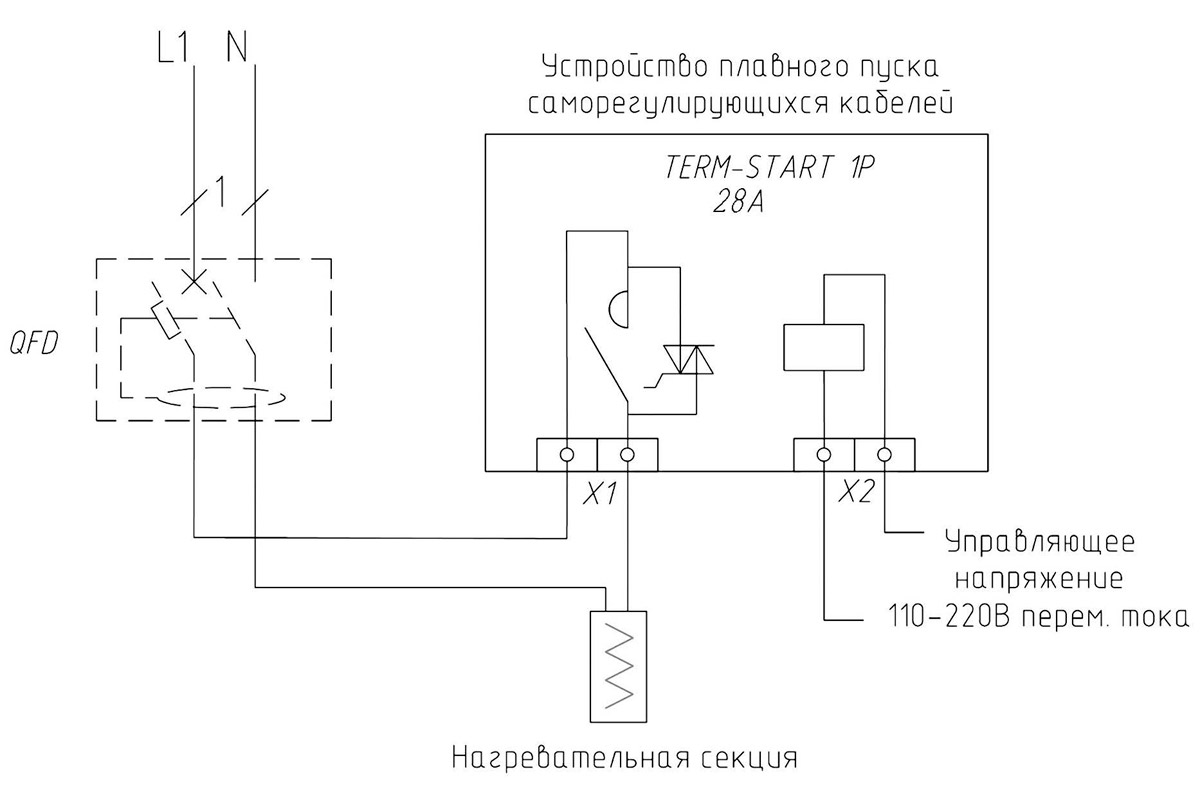

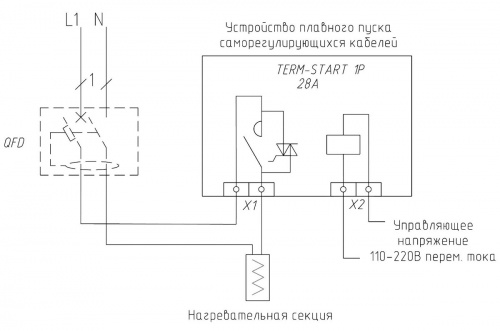

Схема подключения устройства TERM-START 1P Zh
