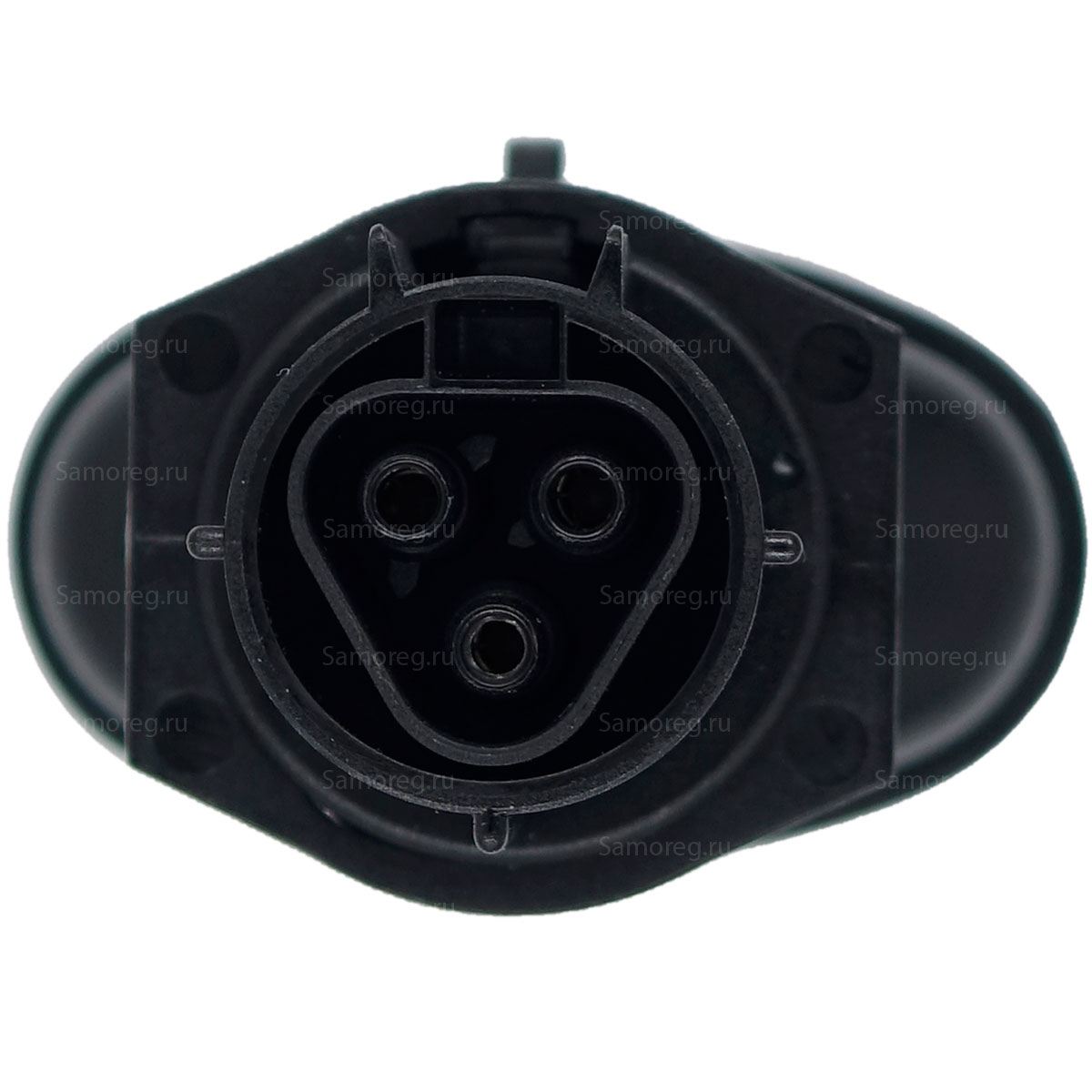

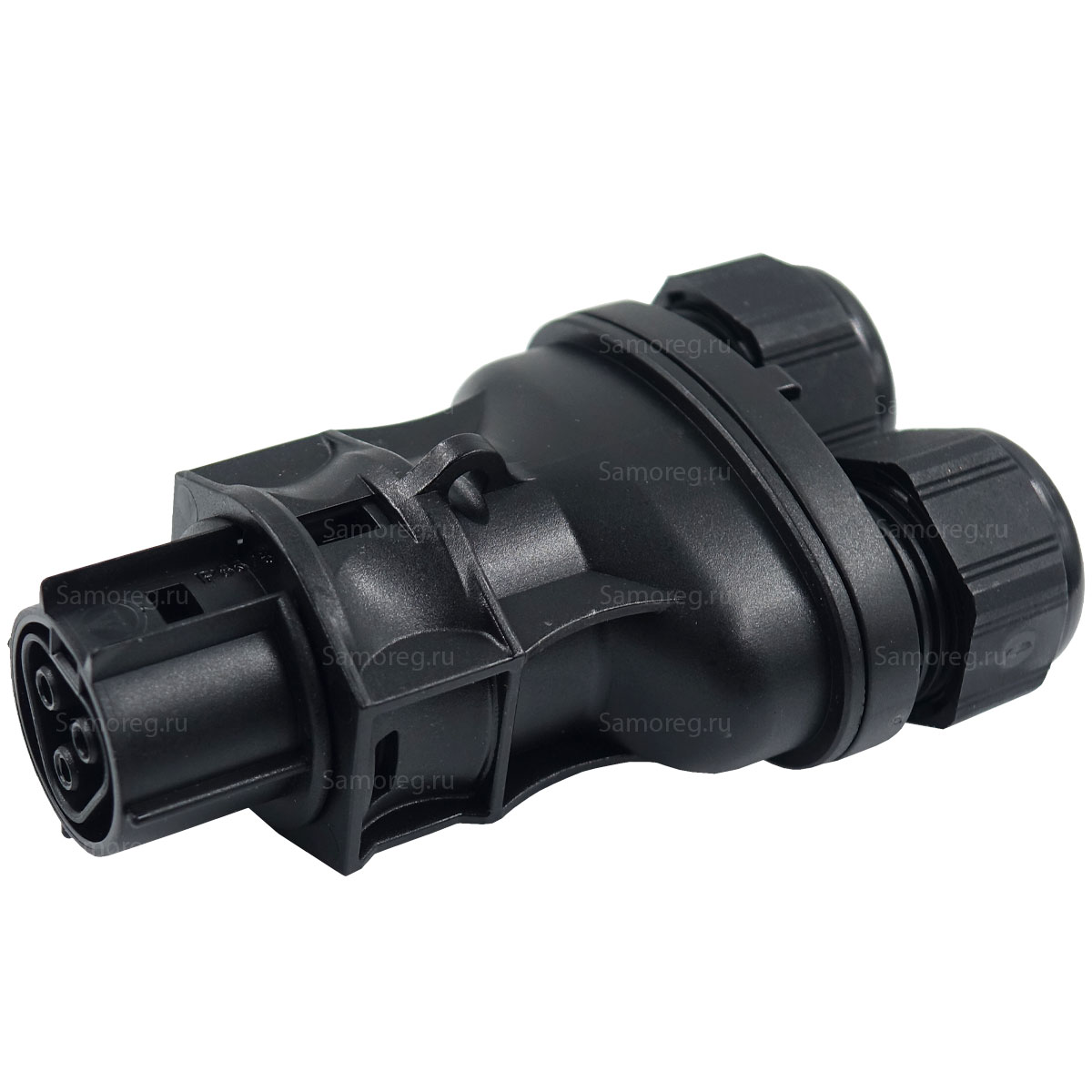

Сплиттер Wieland Electric gesis RST20i3F B2 ZRX SW 96.031.0253.1 Ø 6-10 мм 250В 20А

Сплиттер RST20i3 96.031.0253.1 — розеточный разъем на кабель диаметр 6-10 мм, IP68(69k), 3 полюса, пружинная фиксация провода, номинальные характеристики: 250/400V, 20A, цвет: черный, серия RST Classic.

Технические параметры:

• Тип: Сплиттер, розеточный;
• Монтаж: на кабель;
• Количество полюсов: 3;
• Диаметр кабеля: 6-10 мм;
• Номинальное напряжение: 250 В;
• Номинальное ток: 20 A;
• Тип фиксации провода: Пружинный;
• Цвет: Чёрный;
• Диапазон сечений многожильных проводов: 0,75 - 1,5 мм²;
• Диапазон сечений одножильных проводов: 0,75 - 2,5 мм²;
• Вес брутто: 61,85 г.

Особенности конструкции разъема Wieland Electric gesis RST20i3F B2 ZRX SW 96.031.0253.1:

• Возможность многократного перемонтажа разъема;
• Обеспечение высокой степени защиты;
• Различные способы фиксации провода;
• Высокая токовая нагрузочная способность разъема при компактных размерах;
• Различное количество полюсов в одном разъеме при одинаковых габаритах;
• На контактной вставке разъема нанесена маркировка подключаемых полюсов;
• Герметизация соединения и фиксация кабеля в корпусе цанговым зажимом;
• Исполнения с продольным уплотнением контактов.

Разъем для установки на кабель

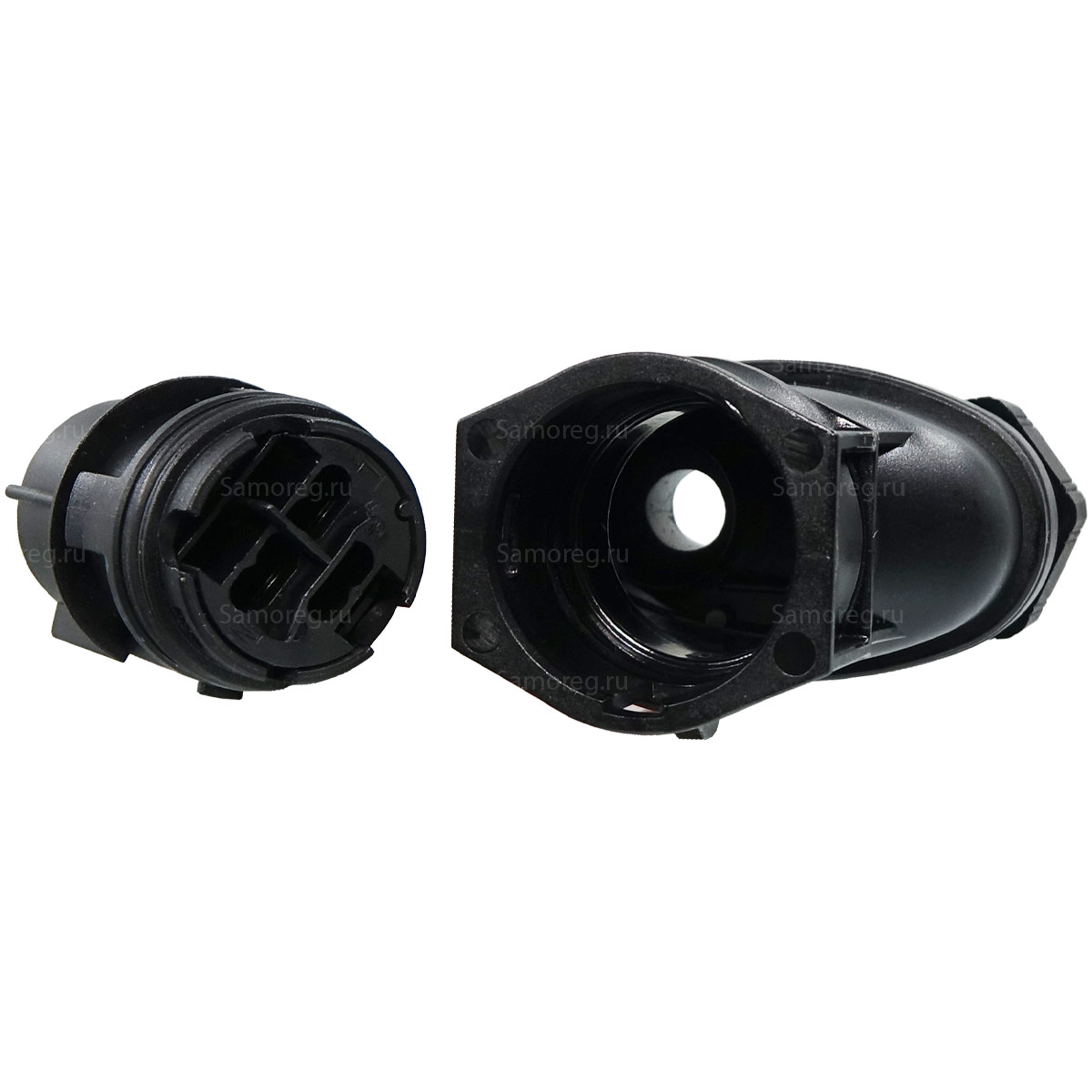

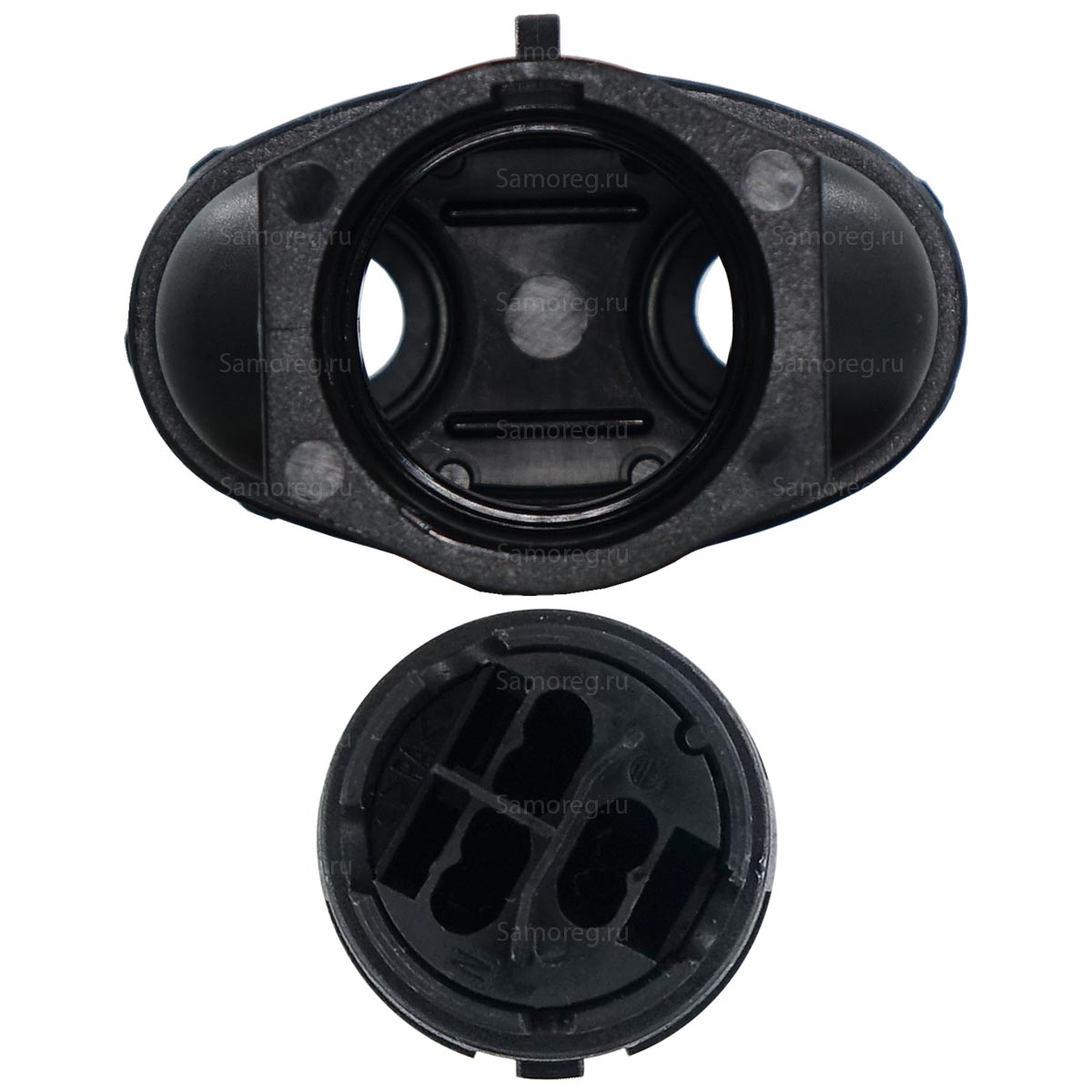

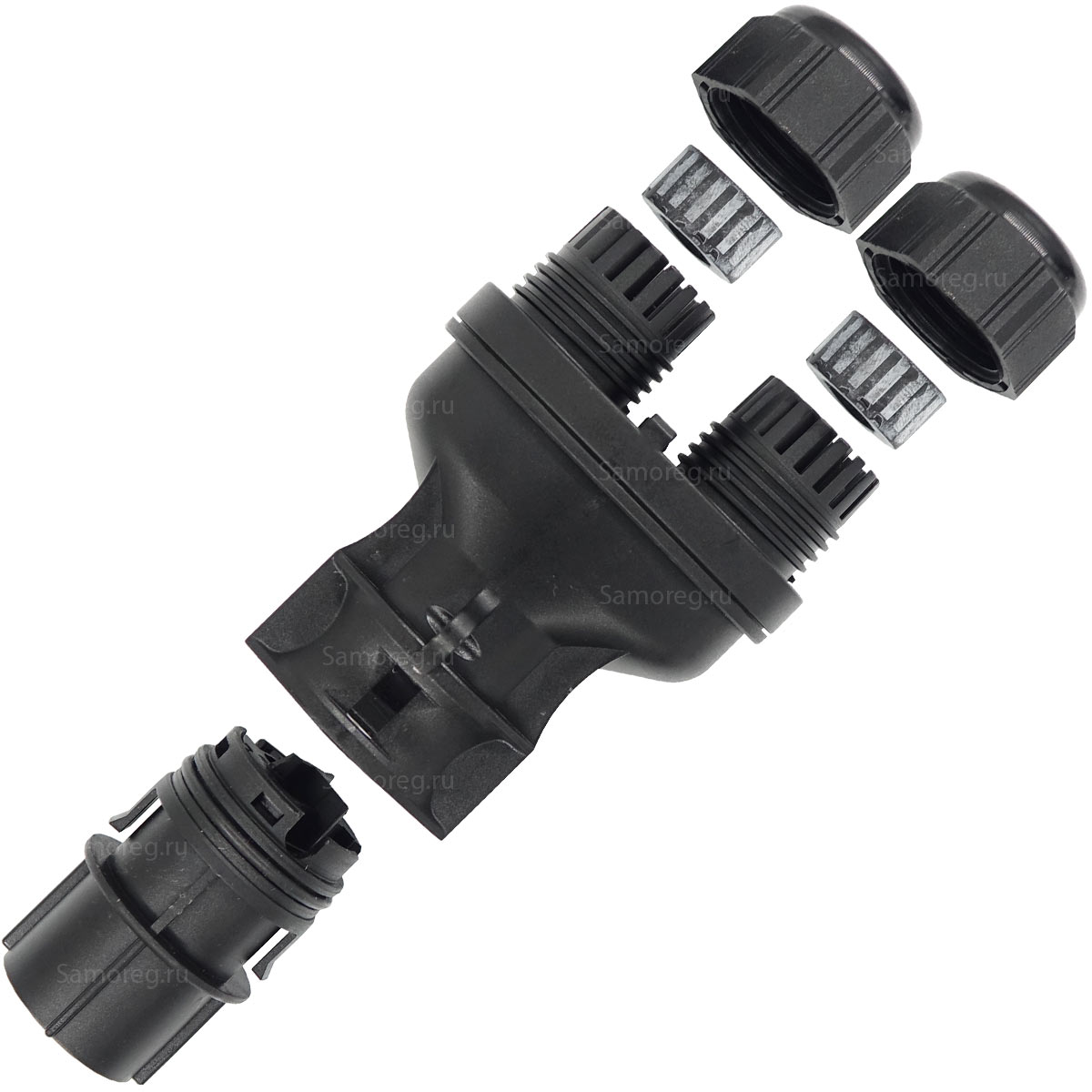

Разъем Wieland Electric gesis RST20i3F B2 ZRX SW 96.031.0253.1, предназначен для установки на кабель, состоят из двух частей: контактной вставки и корпуса разъема. Посадочные места вставок унифицированы, тем самым обеспечивается свободное конфигурирование разъема.

В зависимости от требований могут применяться три варианта фиксации токоведущей жилы кабеля: винтовой или пружинный зажим, обжимной контакт. Предусмотрена возможность подключения многожильных и одножильных проводников. Отличительной особенностью контактных вставок с пружинной фиксацией является возможность подключения двух проводников к одному контакту. Непосредственно возле точек подключения проводников нанесена несмываемая маркировка полюса, что позволяет исключить типовые ошибки при монтаже .
Для соединения двух разъемов требуется вдвинуть их друг в друга до щелчка.
По умолчанию разъемы поставляются с предустановленным на вилочную часть фиксатором соединения. Фиксатор является легкосъемным и легкозаменяемым. В случае, если требуется легкоразъемное соединение, для нажатия на фиксатор устанавливается кнопка.

Фиксатор обеспечивает сохранность соединения состыкованных разъемов при усилии растяжения разъемной пары до 120-140 Н. При превышении этого значения происходит предусмотренное конструктивом рассоединение разъемной пары. Сделано это для того, чтобы в случае возникновения нештатных усилий на растяжение разъемная пара разомкнулась без физического повреждения разъемов и без нарушения целостности электрического соединения проводников и зажимных элементов.

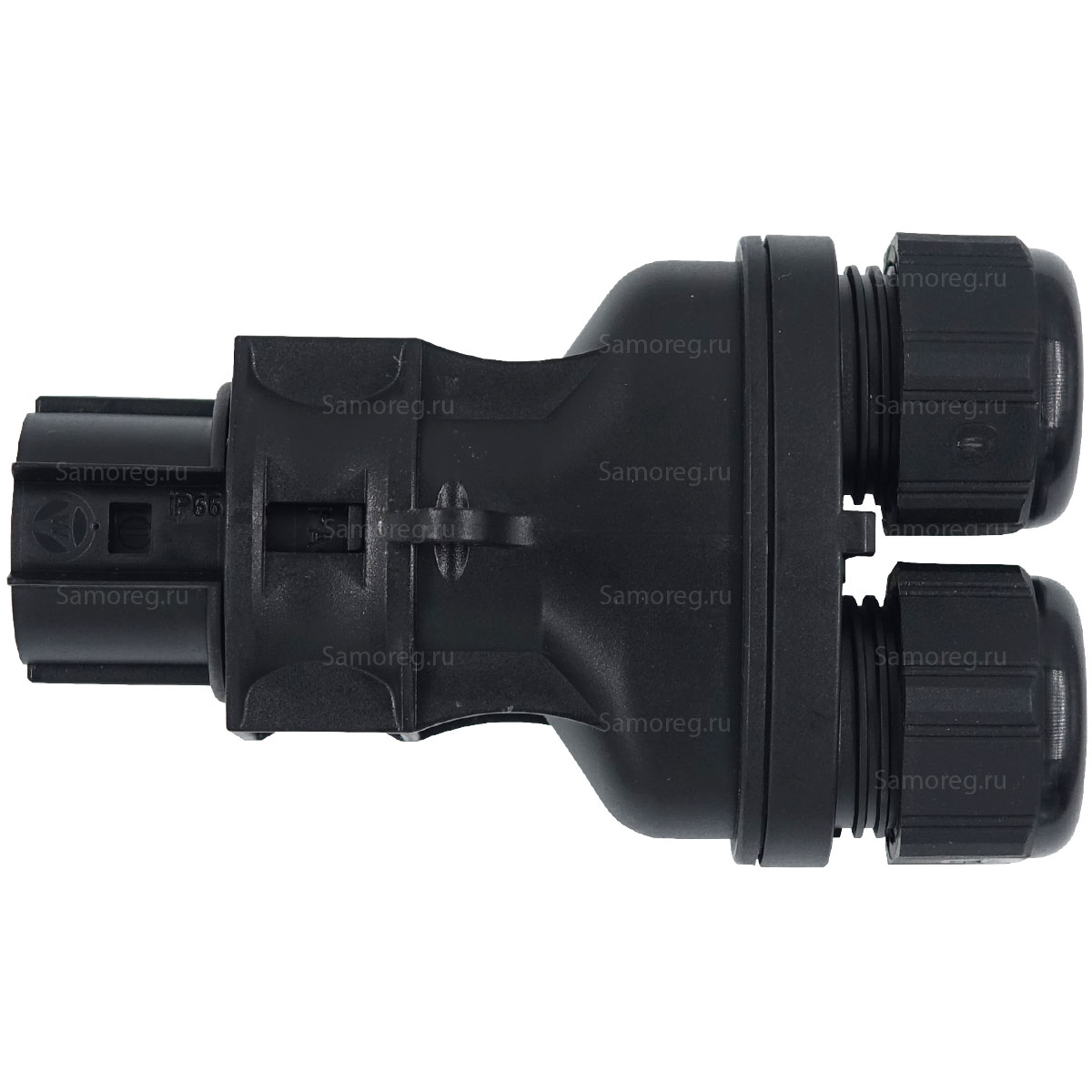

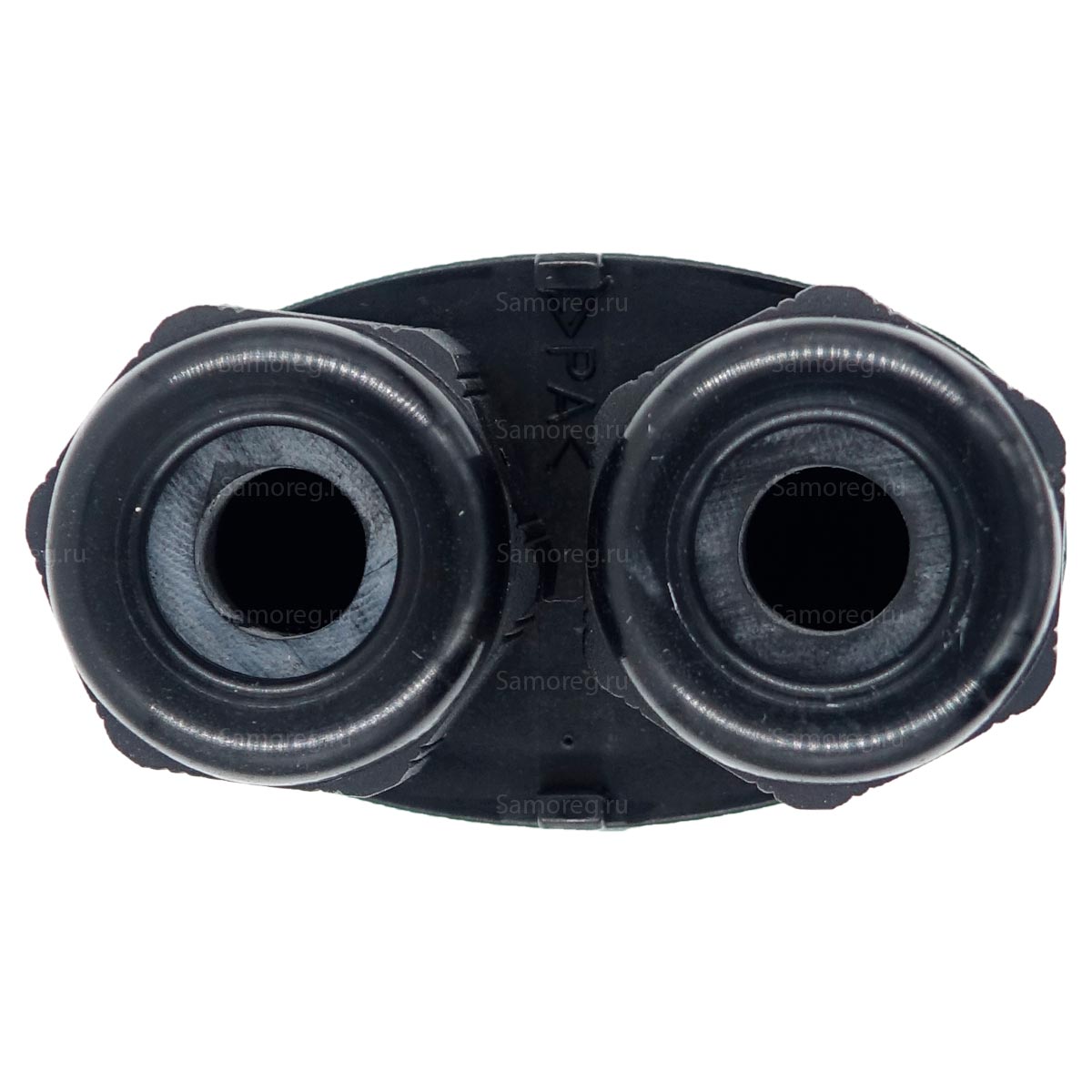

Сплиттер Wieland Electric gesis RST20i3F B2 ZRX SW 96.031.0253.1 является по сути разъемом с возможностью обслуживания двух кабелей. Позволяет организовывать цепочечные схемы подключения и ответвительные узлы формата Y. В составе аксессуаров для сплиттера есть монтажное основание, которое позволяет быстро и надежно закрепить его на монтажной поверхности. Соединение сплиттер-сплиттер предоставляет дополнительные возможности по реализации разветвительных узлов.
