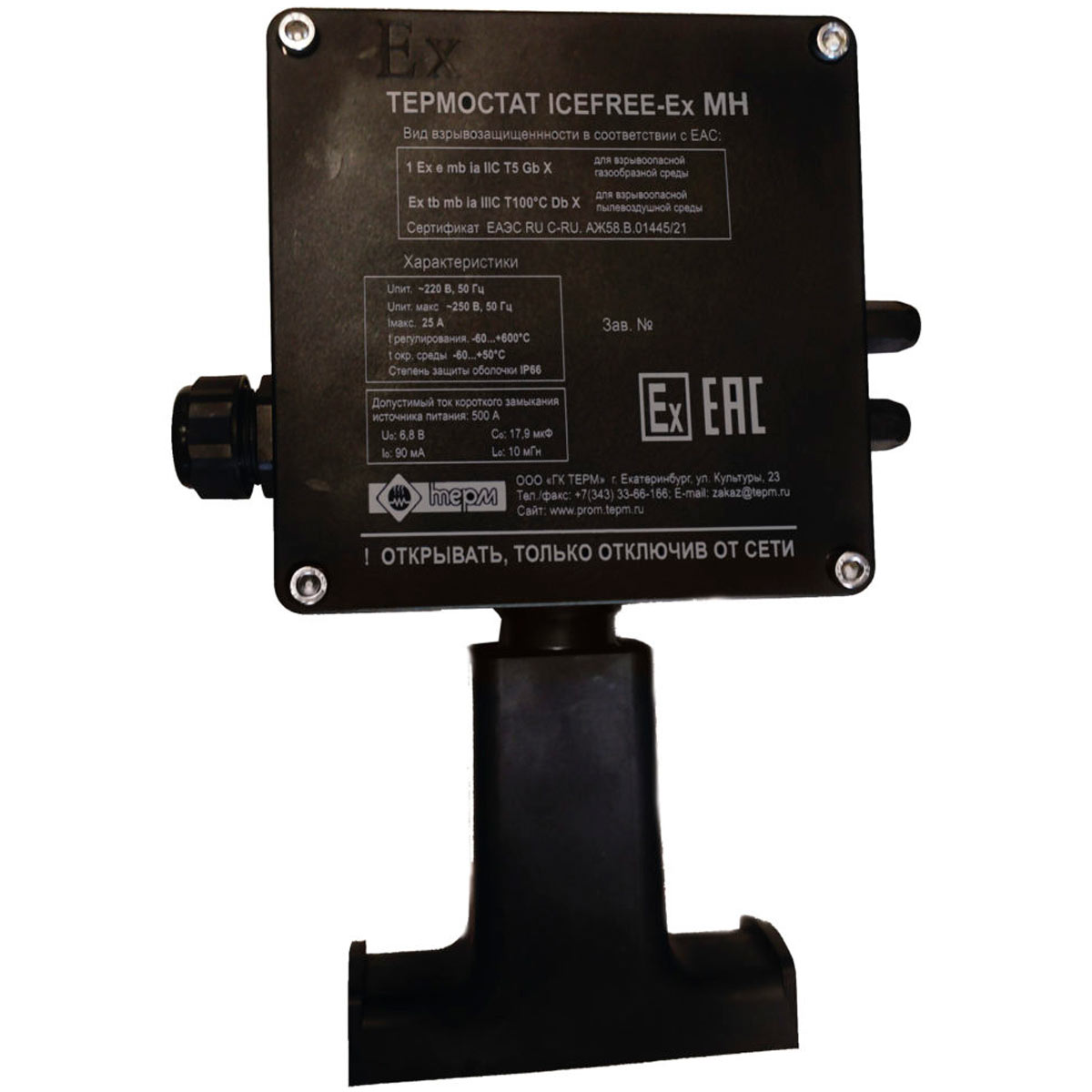

Терморегулятор ICEFREE Ex (МН) Zh (протокол Modbus, измерение тока, кронштейн СТ (Н), монтаж на трубопроводе)

Терморегулятор ICEFREE Ex (МН) Zh – термостат электронный взрывозащищённый (в дальнейшем «устройство» или «термостат») предназначен для автоматического поддержания заданной температуры обогреваемого объекта в пределах от -60°С … до +600 °С, посредством включения и отключения питания греющего кабеля (нагрузки). Алгоритм работы прибора – прямой гистерезис.

Термостат ICEFREE Ex (МН) Zh поддерживает датчики типа: ТСП Pt100 (W100 = 1,385, α = 0,00385°С-1). Схема включения - трехпроводная.

В комплект поставки прибора входит датчик температуры ТЕРМ Pt100 с фторопластовым проводом длиной 2 метра, производства «ГК ТЕРМ». Датчик работает в диапазоне температур -60°С…+250°С.

Если нужный пользователю диапазон регулирования превышает +250°С, необходимо приобрести датчик температуры типа Pt100 другого производителя в исполнении, которое перекрывает требуемый диапазон.

Терморегулятор ICEFREE Ex (МН) Zh имеет в своём составе встроенный модуль искрозащиты, что позволяет подключать датчики, установленные во взрывоопасной зоне, без дополнительного оборудования.

Для удаленного контроля работоспособности в терморегуляторе ICEFREE Ex (МН) Zh предусмотрен выход типа «сухой контакт».

Для измерения потребляемого нагрузкой тока и оценки исправности нагревательных элементов в приборе установлен датчик тока.

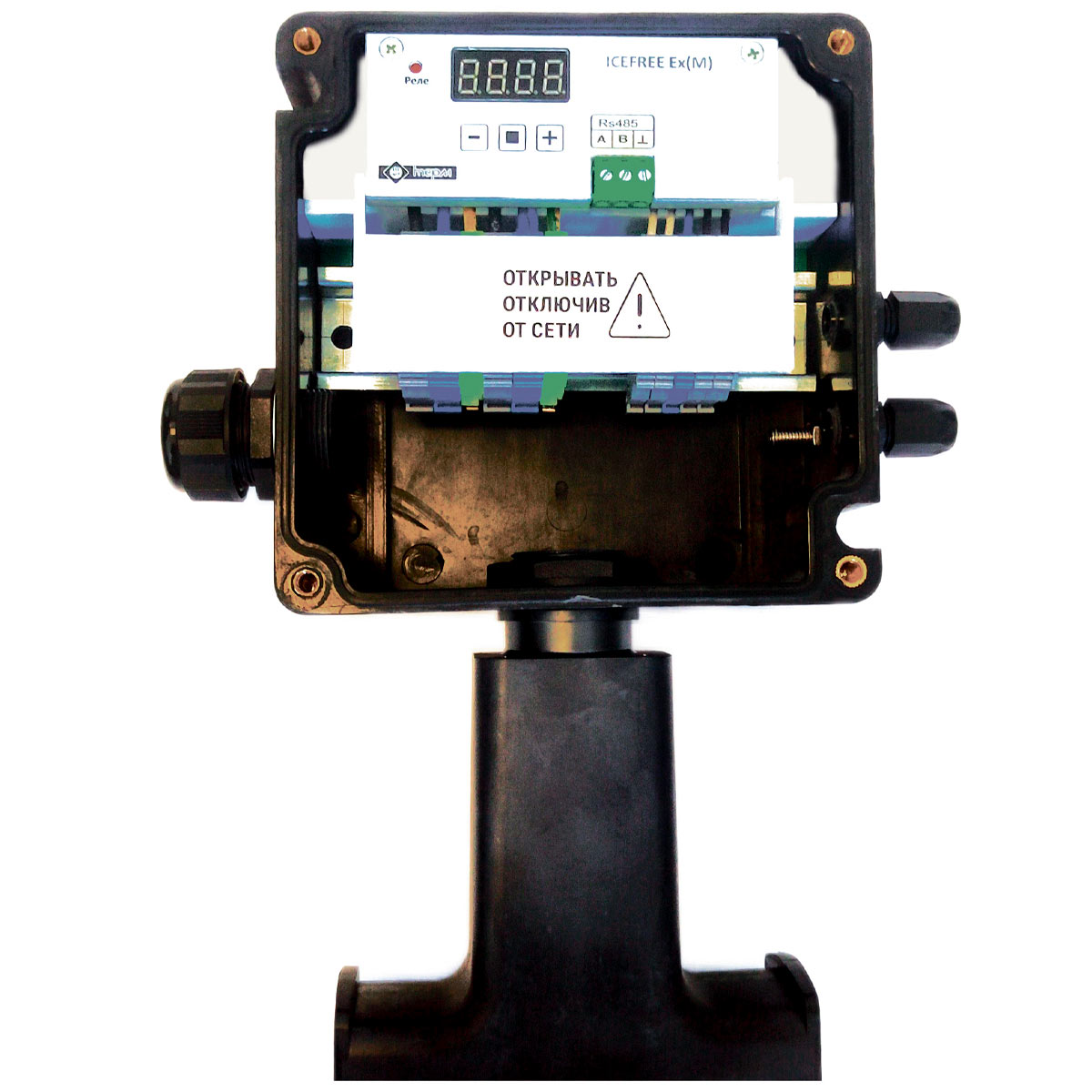

Управление и контроль состояния устройства возможен как со встроенной цифровой панели внутри прибора, так и по сети ModBus RTU, подключенной к АСУ ТП потребителя.

Термостат ICEFREE Ex (МН) Zh допускает наружную установку.

Технические характеристики терморегулятора ICEFREE Ex (МН) Zh:

• Номинальное напряжение питания — 220 В ±10%, 50 Гц;
• Ток потребления термостата, не более А — 0,01;
• Степень защиты оболочки по ГОСТ 14254-2015 (IEC 60529:2013) — IP66;
• Максимальный ток коммутации нагрузки — 25А;
• Максимальное напряжение коммутации реле «сухой контакт» — 250 В;
• Максимальный ток коммутации реле «сухой контакт» — 3А;
• Количество каналов регулирования  — 1;
• Температура регулирования  -60…+600 ºС;
• Погрешность измеряемой температуры — ± 1 ºС;
• Диапазон измерения переменного тока — 0.2…35А (±0,2А);
• Интерфейс передачи данных гальванически развязанный —  RS-485;
• Протокол обмена — ModBus RTU;
• Скорость передачи данных —  4800/9600/14400/19200/28800/38400/ 57600/115200;
• Биты данных  — 8;
• Стоп бит  — 2;
• Контроль четности  — нет;
• Возможное количество ведомых устройств  — 247;
• Сечение клеммных колодок для датчика и цепей управления  — 2,5 мм²;
• Допустимый диаметр кабелей датчика и управления  — 3,5-6,5 мм;
• Сечение силовых клеммных колодок  — 6 мм²;
• Допустимый диаметр силового и нагревательных кабелей — 13-18 мм;
• Максимальное удаление датчика — 100 м.

Условия эксплуатации терморегулятора ICEFREE Ex (МН) Zh:

• Температура окружающей среды (если температура окружающей среды ниже -40 градусов, то холодный старт прибора может занять некоторое время (1-2мин)) — от -60 до +50ºС;
• Относительная влажность До — 85%;
• Габаритные размеры,  — 160 х 160 х 94 мм;
• Масса не более, — 1,8 кг.
