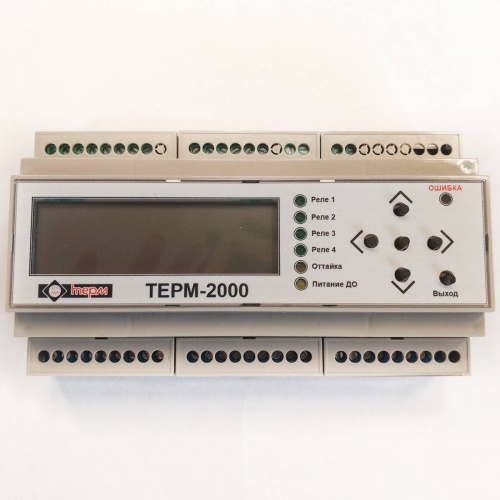

Терморегулятор ТЕРМ-2000

Программируемый терморегулятор ТЕРМ-2000 – это универсальный регулятор температуры, предназначенный для автоматического управления обогревом в составе систем антиобледенения кровли, лотков, желобов, водосточных труб, дорожек, пандусов, ступеней и т.п. с целью очистки их поверхностей от атмосферных осадков и предотвращения образования наледи.

Терморегулятор ТЕРМ-2000 управляет обогревом с помощью коммутации нагревательных кабелей через внешние контакторы.

Терморегулятор ТЕРМ-2000 позволяет подключать цифровые и аналоговые датчики температуры воздуха и температуры поверхности, датчики осадков и воды для измерения соответствующих параметров: температуры окружающего воздуха, температуры поверхности обогрева, наличия атмосферных осадков и талой воды в водосточной системе.

Аналоговые датчики температуры могут использоваться только для измерения температуры обогреваемых поверхностей. Эти датчики должны подключаться к ТЕРМ-2000 с помощью нормирующих преобразователей температуры (НПТ) с выходным токовым сигналом 4-20 мА.

Регулятор температуры ТЕРМ-2000 позволяет выбрать 1 из 4 алгоритмов работы в зависимости от типа обогреваемых объектов.

При необходимости удалённого управления прибором можно подключить ТЕРМ-2000 к компьютеру (ПК) через интерфейс RS-485. Связь с ПК осуществляется по протоколу MODBUS RTU.

Режимы работы терморегулятора ТЕРМ-2000

ТЕРМ-2000 позволяет поддерживать температуру независимо в каждой зоне обогрева в соответствии с выбранным алгоритмом работы прибора.

Всего доступны 5 режимов работы:

1) «Труба» – поддержание заданной температуры обогреваемого объекта от минимальной tmin до максимальной tmax. Для каждого канала обогрева 1-4 необходимо подключить свой цифровой или аналоговый датчик (через НПТ) 1-4.

2) «Труба+» – поддержание заданной температуры обогреваемого объекта в зависимости от текущей температуры воздуха tвозд, и установленных значений минимальной и максимальной температур для этого объекта. В этом режиме необходим цифровой датчик температуры окружающего воздуха Д5, также возможно подключение цифровых или аналоговых датчиков температуры к каналам 1-4.

3) «Кровля/дор» – автоматически регулируемый электрообогрев для элементов кровли, крыш и т.п., а также участков земли перед зданиями и сооружениями типа входных групп и т.п., применяемое для предотвращения образования наледи на этих объектах. В этом режиме обязательно должен использоваться цифровой датчик температуры окружающего воздуха Д5, а также для экономии электроэнергии настоятельно рекомендуется подключать 1 или 2 датчика осадков и датчики воды на используемые каналы 1-4.

4) «Таймер» – режим управления нагревом без датчиков температуры по введённому периоду коммутации и коэффициенту мощности для каждого канала. В этом режиме не нужны ни датчики температуры, ни датчики осадков и воды.
5.) «Значения датчиков» – отображение температуры со всех цифровых и аналоговых датчиков температуры, подключённых к прибору.

Технические характеристики терморегулятора ТЕРМ-2000

• Номинальное напряжение питания 110-250 В, 50 Гц;
• Ток потребления при выключенной нагрузке не более 6 мА (1,3Вт);
• Предельные параметры нагрузки (реле 1-4) 6А / ~250В;
• Количество каналов управления до 4;
• Предельные параметры сигнальных реле 5-7 — 3А / ~250В;
• Количество подключаемых датчиков температуры: цифровых до 5 / аналоговых (через НПТ) до 4;
• Поддерживаемые типы микросхем цифровых датчиков: DS1820,DS18B20,DS1822;
• Интерфейс НПТ для подключения аналоговых датчиков: токовая петля 4-20 мА;
• Параметры выхода +5 В — 0,1А / 4,75-5,25 В;
• Параметры выхода +24 В — 0,1А / 22,8-25,2 В;
• Количество подключаемых датчиков осадков до 2;
• Количество подключаемых датчиков воды до 4;
• Пароль по умолчанию — 00000;
• Температура эксплуатации 0 ºС…+60ºС;
• Тип крепления в шкаф — DIN-рейка, 9 модулей;
• Габаритные размеры 160х96х62 мм;
• Степень защиты оболочки IP20;
• Допустимая относительная влажность, не более 80%;
• Масса, не более 450 г;
• Интерфейс соединения с ПК — RS-485;
• Протокол связи с ПК — Modbus RTU.
